INOVAÇÃO E TECNOLOGIA PARA FABRICAÇÃO DE TELHAS METÁLICAS ESQUADROS®

ESQUADROS É TRANQUILIDADE PRA VOCÊ!

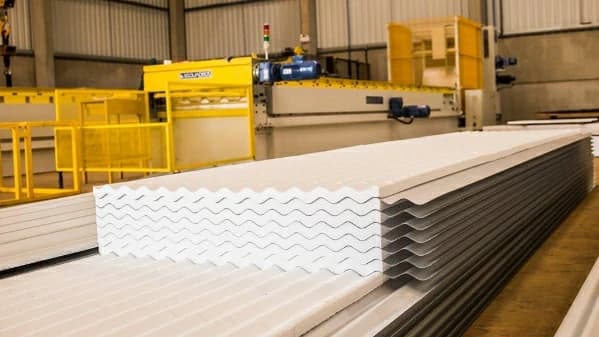

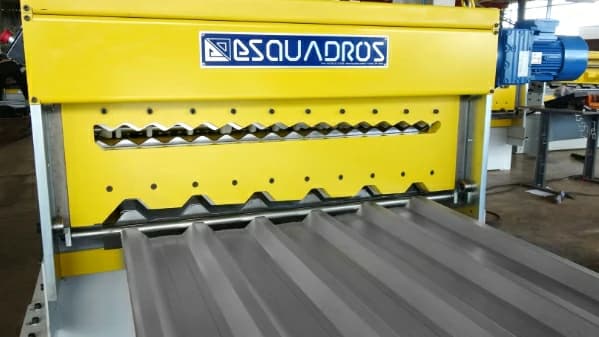

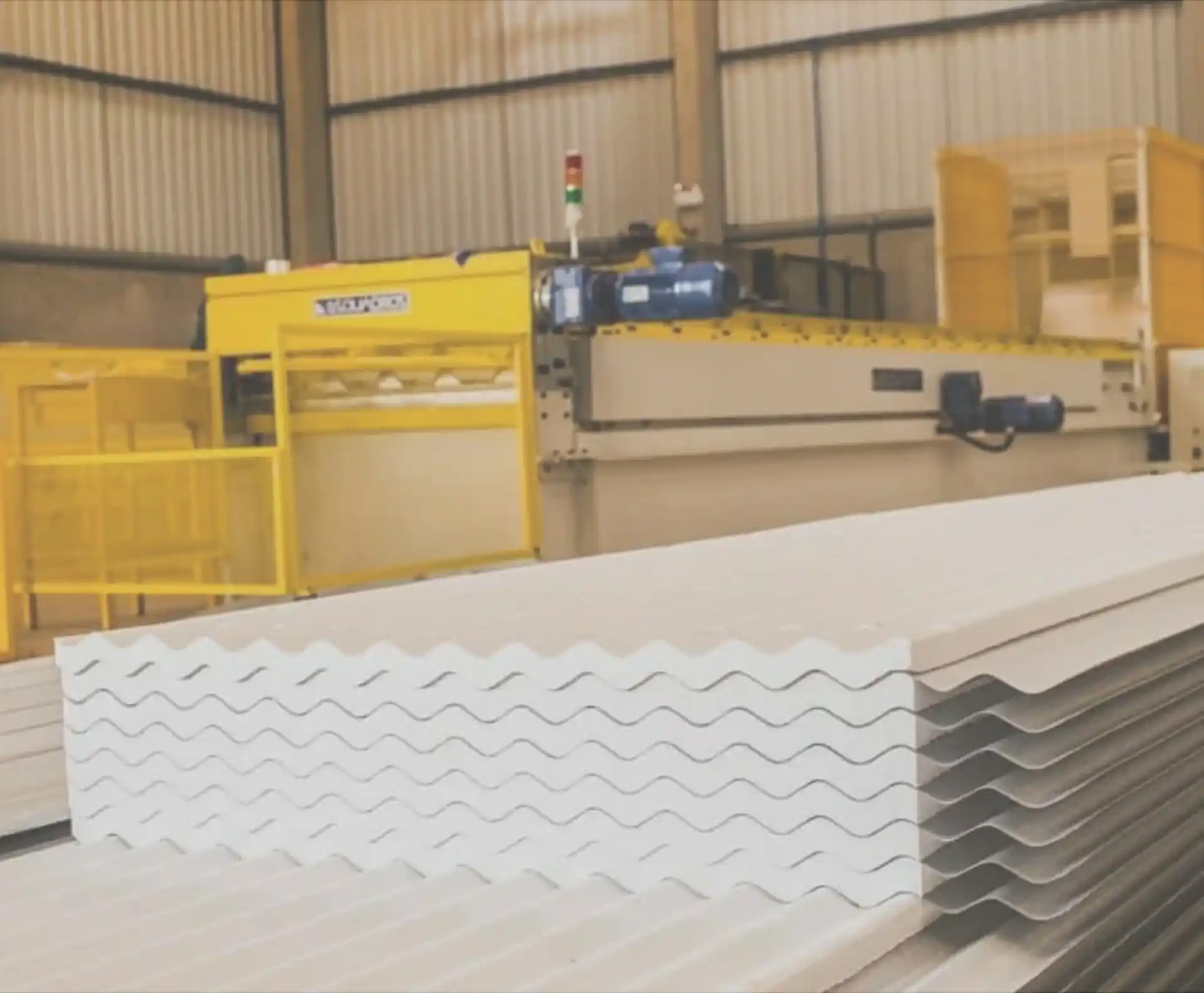

As perfiladeiras de telhas metálicas da Esquadros® são modelos de performance superior, com processo de fabricação revolucionário e modelo industrial com patente requerida.

Garantimos perfil produzido em conformidade com as normas brasileiras NBR 14513 e 14514 com a mais alta qualidade no corte e na superfície das telhas. Nossas perfiladeiras de telhas estão presentes nos principais fabricantes de telhas metálicas do Brasil e podem processar aço galvanizado, aço galvalume, aços pré-pintados, alumínio, entre outros.

Todos os projetos dos rolos de conformação são projetados e validados no software PROFIL, de tecnologia alemã, que verifica as tensões de conformação de acordo com as propriedades do material, proporcionando confiabilidade de que os rolos estarão aptos a conformar o perfil conforme as tolerâncias desejadas.

O ferramental de conformação das máquinas de telhas da Esquadros® conta com tecnologia exclusiva que mantém contato em toda a seção da chapa que está sendo conformada, em todos os estágios de conformação, de forma a garantir qualidade total no perfil produzido.

A Esquadros lança ao mercado sua nova tecnologia exclusiva de revestimento do ferramental de conformação, chamada E-GOLD®. Caracterizado pela cor dourada, esse tratamento superficial de titânio alia elevada resistência à corrosão com a redução do coeficiente de atrito, trazendo aos rolos de conformação da máquina da Esquadros o que há de mais moderno em termos de acabamento de superfície metálica, e reafirmando nosso compromisso com a inovação e tecnologia.

O projeto estrutural da máquina foi concebido considerando a atual legislação de segurança brasileira, o que possibilitou à perfiladeira de telhas Esquadros® ser a pioneira do mercado no quesito enquadramento à NR-12. Com apreciação de risco elaborada de acordo com as normas nacionais e internacionais por engenheiros próprios e independentes, nossas máquinas são concebidas para operar com o conceito de “modo seguro” e “parada segura” (STO – safe torque- off). Além de proteções físicas fixas e móveis, as máquinas contam com dispositivos de monitoramento e intertravamento eletrônicos, garantindo segurança em todas as zonas de risco e tranquilidade para os envolvidos.

O projeto flexível e uma ampla gama de equipamentos opcionais aumentam a facilidade operacional e a produtividade do conjunto, podendo reduzir drasticamente os tempos de setup e o custo da operação. Entre os opcionais:

• Motorização e controle eletrônico inteligente de velocidade do desbobinador;
• Expansão hidráulica do mandril do desbobinador para fixação automática da bobina;
• Braço pressionador “peeler” com rolo motorizado;
• Carro de carga de bobinas;
• Mesa de entrada;
• Aparador de borda para fabricação de telhas termo-acústicas (“telha sanduíche”);
• Enrolador de refilos;

Conhecemos as expectativas dos nossos clientes e propomo-nos a fornecer máquinas excelentes, capazes de produzir perfis com alto padrão de qualidade. Cada uma de nossas perfiladeiras é rigorosamente testada dentro da Esquadros e aprovada antes da entrega.

MODELOS

COMPARATIVO DA LINHA

CARACTERÍSTICAS	ESQUADROS ESSENCIAL®	ESQUADROS PRO®	ESQUADROS PREMIUM®
Velocidade Nominal	15 m/min	15/25 m/min	25/60 m/min
Tensão/Frequència/Ciclo de Trabalho	220 V 3F/60Hz/8h	380 V 3F/60Hz/8h	380 V 3F/60Hz/8h
Posicionamento (encoder)	1	1	2
Espessura mínima Espessura máxima Desbobinador	0,43 mm 0,65 mm Esquadros Essencial®	0,43 mm 0,65 mm Esquadros PRO®	0,43 mm 0,65 mm Esquadros PREMIUM®
Capacidade de Desbobinador(ton)	10 ton	15 ton	15 ton
Guilhotina motorizada	60 gpm	120 gpm	120 gpm
IHM	3" SIEMENS	7" SIEMENS	7" SIEMENS
Kit NR-12	opcional
E-GOLD	opcional
Aparador de Borda	opcional	opcional
Motoredutor e Painel	•	opcional
Controle de Velocidade	•	opcional
Expansão hidráulica do mandril	•	opcional
Peeler hidráulico	•	opcional
Motorização do rolo peeler	•	opcional
Mesa de entrada pneumática	•	opcional
Carro de carga	•	opcional	opcional
Rebobinador de refilo	•	opcional	opcional
Aumento de velocidade 60m/min	•	•	opcional

PRINCIPAIS CARACTERÍSTICAS

• Perfis produzidos de acordo com as normas NBR 14513 e 14514;

• Totalmente enquadrada na norma de segurança NR-12;

• Perfil mantém contato em toda a seção da chapa (exclusivo);

• Acabamento superficial de titânio dourado E-GOLD® (exclusivo);

• Projeto estrutural com patente requerida (exclusivo);

• Operação com IHM (interface homem-máquina) touch-screen SIEMENS;

• Bobinas até 15 toneladas;

• Espessuras de 0,25 a 0,65 mm;

• Velocidades de até 60 m/min;

• Guilhotina motorizada até 120 golpes por minuto;

• Projeto, manufatura e assistência técnica 100% nacionais;

• Entrega técnica nas instalações do cliente feita pelos nossos técnicos;

• Documentação completa da máquina;

NOSSOS DIFERENCIAIS

• Fabricação 100% nacional garante perfis produzidos de acordo com as normas brasileiras NBR 14513 e 14514, dentro do mais alto padrão de qualidade exigido pelo mercado;

• O ferramental de conformação conta com tecnologia exclusiva e inovadora que mantém contato em toda a seção da chapa que está sendo conformada, em todos os estágios de conformação, de forma a garantir qualidade total no perfil produzido – solução muito superior aos rolos espaçados que são usados no mercado.

• Primeira máquina do mercado nacional com guilhotina motorizada ultra-rápida, de alta produtividade e praticamente livre de manutenção;

• Facas da guilhotina com duas arestas de corte, fabricadas em aço-ferramenta superior VD2, temperadas e revenidas à vácuo, e cortadas por eletroerosão à fio, requerem menor afiação e possuem vida útil superior;

• O projeto estrutural da máquina foi concebido considerando a atual legislação de segurança brasileira, o que possibilitou à perfiladeira de telhas Esquadros® ser a pioneira no quesito enquadramento à NR-12;

• Enquadramento total na norma NR-12 (proteção da zona de risco na área de conformação);

• Motores de alto rendimento bem dimensionados que garantem maior eficiência, consumo mínimo de energia e sustentabilidade;

• Alta produtividade através da redução acentuada dos tempos de setup e otimização dos parâmetros da automação;

• Componentes de classe mundial e alta qualidade;

• A documentação completa da máquina inclui manuais de instalação, operação e manutenção, layout da máquina, diagrama dos circuitos elétrico, hidráulico e pneumático, certificação dos dispositivos de segurança utilizados, entre outros;

• Treinamentos e testes de operação disponíveis na Esquadros antes da expedição. Início de marcha e entrega técnica nas instalações do cliente feita pelos nossos técnicos;

• Serviço de pós-venda completo com capacidade de resposta, apoio total ao seu negócio em todo o ciclo de vida do produto, atendimento por técnicos e engenheiros com experiência e conhecimento especializado, alta disponibilidade de peças e serviços;

DIFERENCIAIS ESQUADROS®

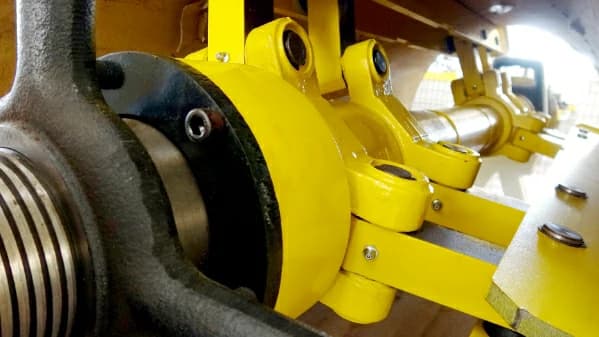

EXPANSÃO SINCRONIZADA

Expansão sincronizada com articulação uniforme dos apoios do mandril, com acionamento centralizado em um único ponto. Proporciona setup rápido, fácil, mais seguro e menos dependente do operador. (linha Essencial)

Frio a disco com ajuste traseiro - Esquadros®

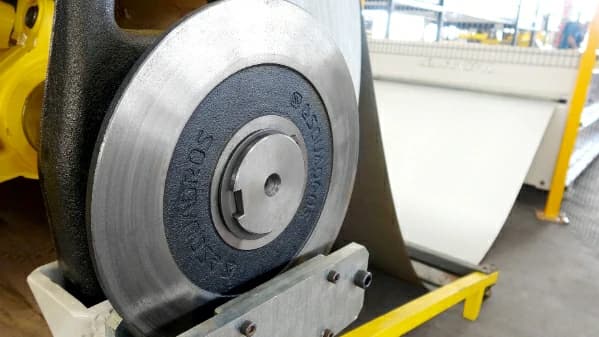

FREIO A DISCO COM AJUSTE TRASEIRO

O freio a disco possui ajuste traseiro fora da área de risco, garantindo segurança ao operador. (linha Essencial)

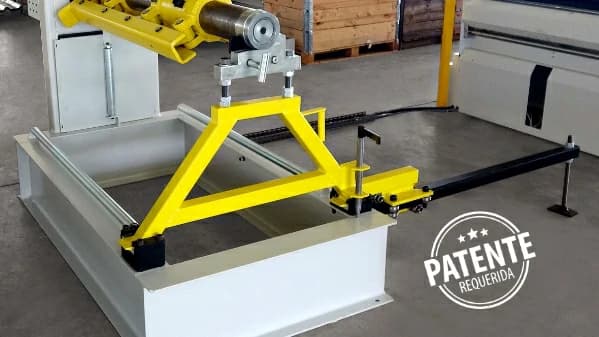

CONTRA-APOIO DESLIZANTE

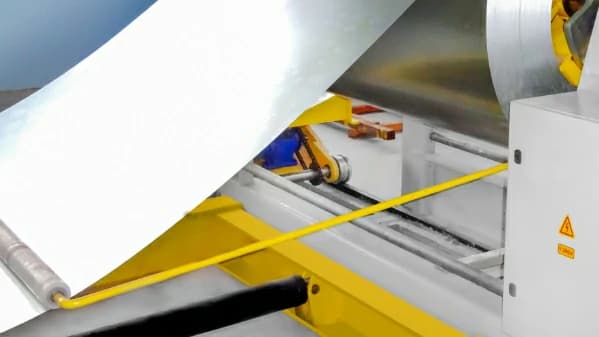

O desbobinador mancalizado conta com sistema de contra-apoio deslizante rolamentado, que facilita e agiliza a operação de introdução da bobina, solução inovadora e exclusiva da Esquadros, com patente requerida. (linha PRO e Premium)

Controle eletronico inteligente - Esquadros®

CONTROLE ELETRÔNICO

O inversor de frequência com software especial recebe o sinal do sensor de monitoramento do loop (“barriga da chapa”) e varia automaticamente a velocidade do desbobinamento durante o processamento da linha (em malha fechada), proporcionando um funcionamento suave e uniforme, e eliminando a necessidade de intervenção do operador. Nas soluções convencionais do mercado o operador precisa ajustar constantemente a velocidade do motor através de um potenciômetro à medida que a bobina tem o seu diâmetro reduzido. (linhas Pro e Premium)

Guias de entrada rolamentos - Esquadros®

GUIAS DE ENTRADA ROLAMENTADAS

As guias de entrada são compostas de guias rolamentadas. O atrito com a chapa é mínimo, o que garante uma entrada suave, sem danificação da matéria-prima, e elimina a entrada de carepas da chapa na máquina oriundas do atrito entre a chapa e as guias, que podem danificar a superfície das telhas e incrustar no ferramental de conformação.

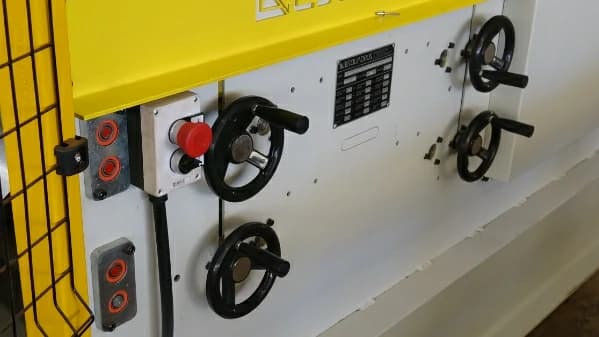

GUIAS DE ENTRADA SINCRONIZADAS COM REGULAGEM POR VOLANTES

As guias sincronizadas garantem o paralelismo na entrada da chapa, dessa forma a primeira telha já pode ser produzida com qualidade, eliminando a perda de matéria-prima e diminuindo a dependência do operador no processo. Além disso, os volantes estão em apenas um lado da operação, eliminando a necessidade de o operador contornar a máquina para ajustar as guias de entrada da chapa. Setup mais fácil e rápido.

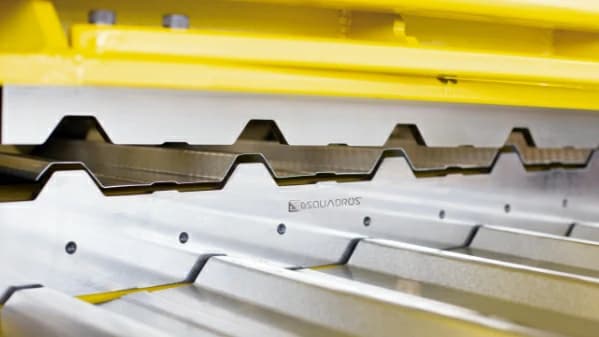

Ferramental com conformação em 100% do perfil - Esquadros®

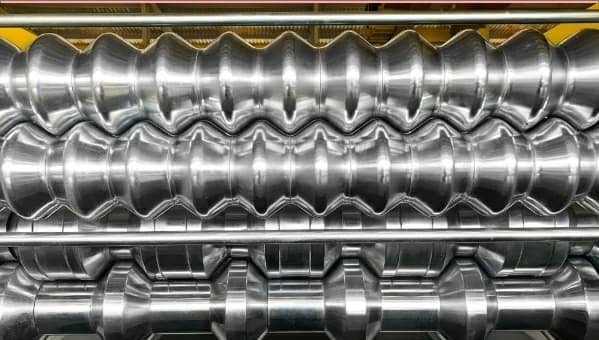

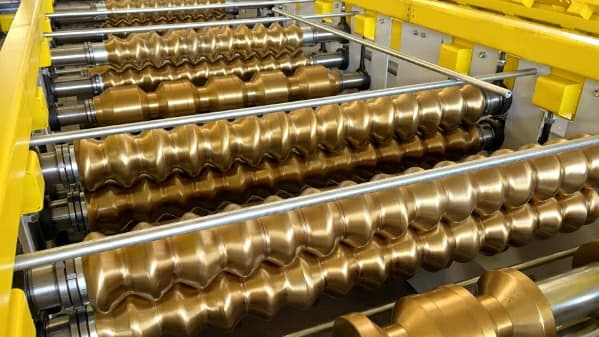

FERRAMENTAL DE CONFORMAÇÃO EM 100% DO PERFIL

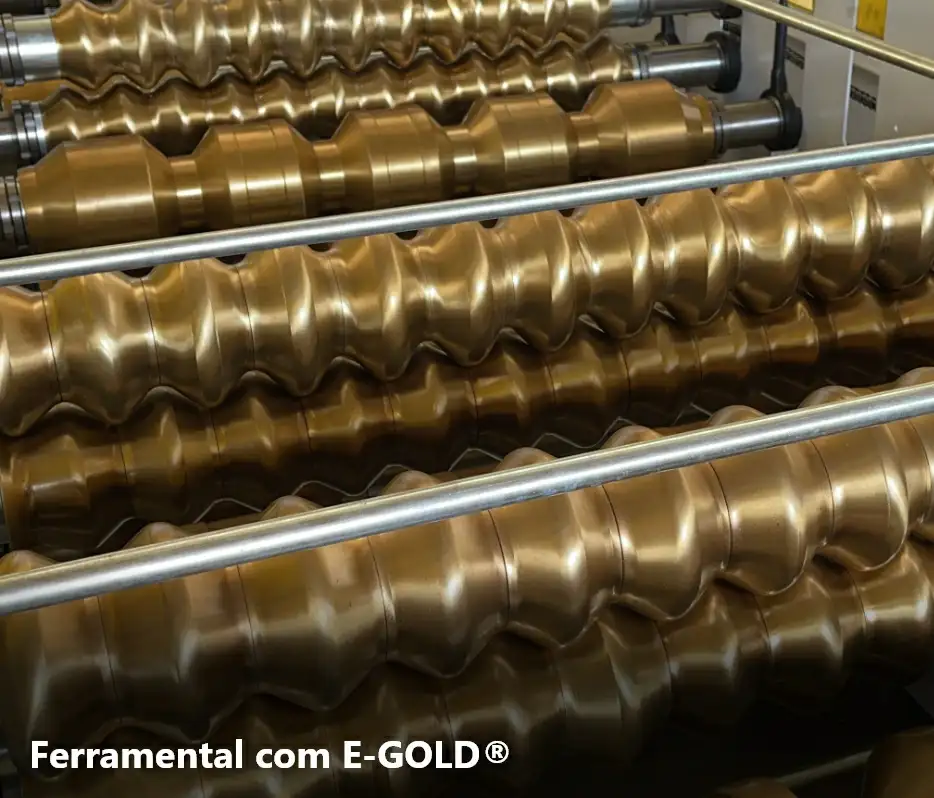

TRATAMENTO SUPERFICIAL E-GOLD

Caracterizado pela cor dourada, esse tratamento superficial de titânio alia elevada resistência à corrosão com a redução do coeficiente de atrito, trazendo aos rolos de conformação da máquina da Esquadros o que há de mais moderno em termos de acabamento de superfície metálica.

Telhas sanduíche (Telhas Termoacústicas) - Esquadros®

TELHA SANDUÍCHE (TELHAS TERMOACÚSTICAS)

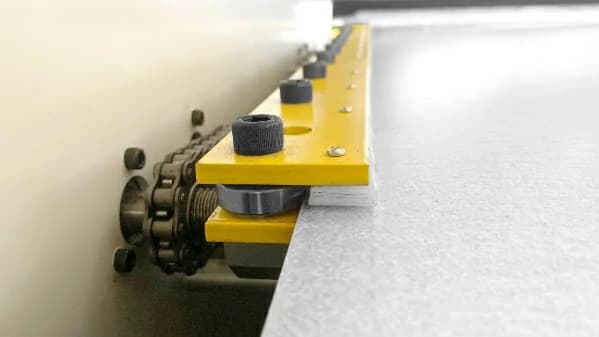

Conjunto aparador de bordas rígido e preciso, com facas rotativas fabricadas em aço-ferramenta D2. Possibilita o corte sem rebarbas da lateral do perfil para fabricação de telhas termoacústicas (telhas-sanduíche) com qualidade máxima no acabamento.

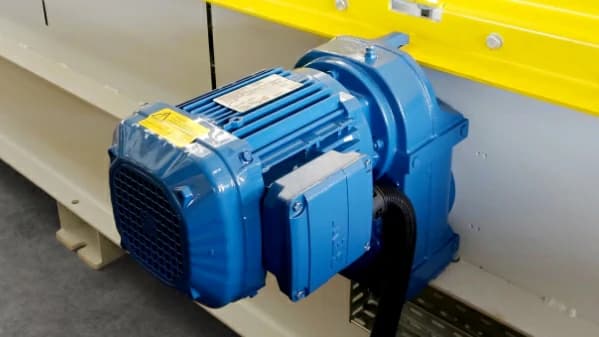

MOTOREDUTORES SEW ACOPLADOS DIRETAMENTE NO EIXO

Motoredutores de alta eficiência energética da marca alemã SEW rigidamente acoplados diretamente nos eixos de transmissão. Os acionamentos são bem dimensionados, proporcionando maior eficiência, consumo mínimo de energia e sustentabilidade.

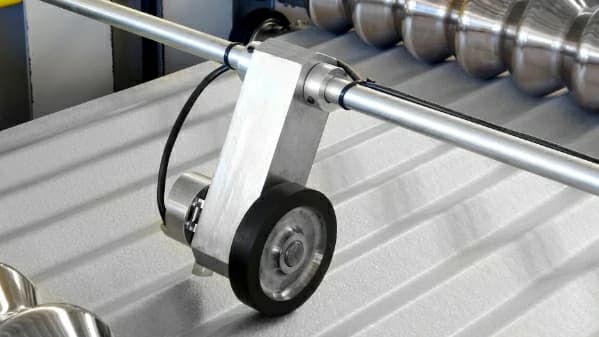

ENCODER 4096 PULSOS

Encoder de medição da marca alemã SICK com 4096 pulsos para medição do comprimento da telha produzida. Garante mais precisão na medida final.

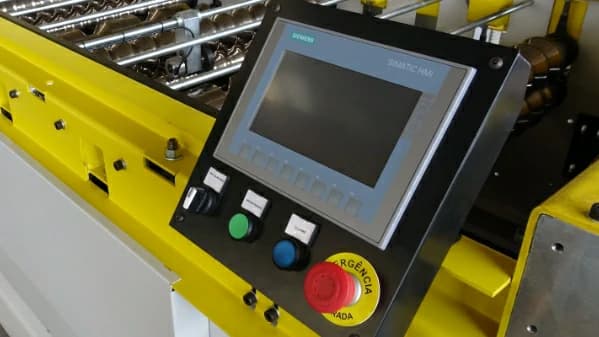

CONTROLE DE VELOCIDADE 100% DIGITAL

Ajuste de velocidade digital através da IHM (interface homem-máquina) touch-screen de última geração, ajustável de 0-100%. Painel elétrico com componentes SIEMENS, líder mundial em eletroeletrônicos, mais qualidade, durabilidade, confiabilidade e facilidade no acesso a peças de reposição.

ENQUADRAMENTO TOTAL NA NR-12

Projeto concebido para máquina segura conforme NR-12. Toda a extensão da bancada de conformação é enclausurada por proteções móveis, impossibilitando o acesso aos rolos com a máquina em operação.

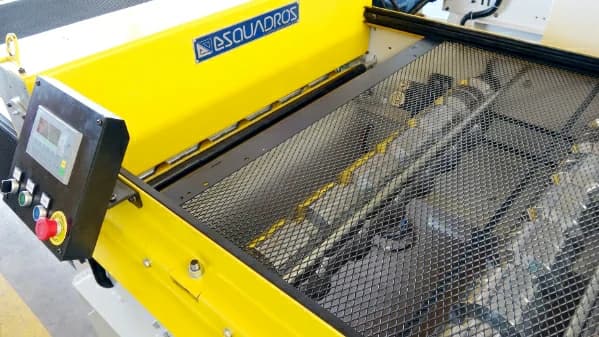

GUILHOTINA MOTORIZADA ULTRA-RÁPIDA ATÉ 120 GPM

Guilhotina motorizada com velocidade ultra-rápida de até 120 golpes por minuto. É até 10 vezes mais rápida que modelos convencionais de acionamento hidráulico, além de eliminar manutenções próprias de sistemas hidráulicos, tais como: troca de óleo, troca de filtro, substituição de vedações de cilindros e reaperto de conexões devido a vazamentos. O mecanismo de acionamento com patente requerida pela Esquadros possui movimentos rolamentados que proporcionam atrito mínimo e baixa manutenção.

FACAS EM AÇO-FERRAMENTA D2

Facas da guilhotina com duas arestas de corte, fabricadas em aço-ferramenta superior D2, temperadas e revenidas à vácuo, e cortadas por eletroerosão à fio, requerem menor afiação e possuem vida útil superior. Garantem qualidade de corte com ausência de rebarbas.

Serviços de pós-vendas completo - Esquadros®

SERVIÇO DE PÓS-VENDAS COMPLETO

Todas as vantagens da fabricação 100% nacional. Serviço de pós-venda completo com capacidade de resposta, apoio total ao seu negócio em todo o ciclo de vida do produto, atendimento por técnicos e engenheiros com experiência e conhecimento especializado, alta disponibilidade de peças e serviços.

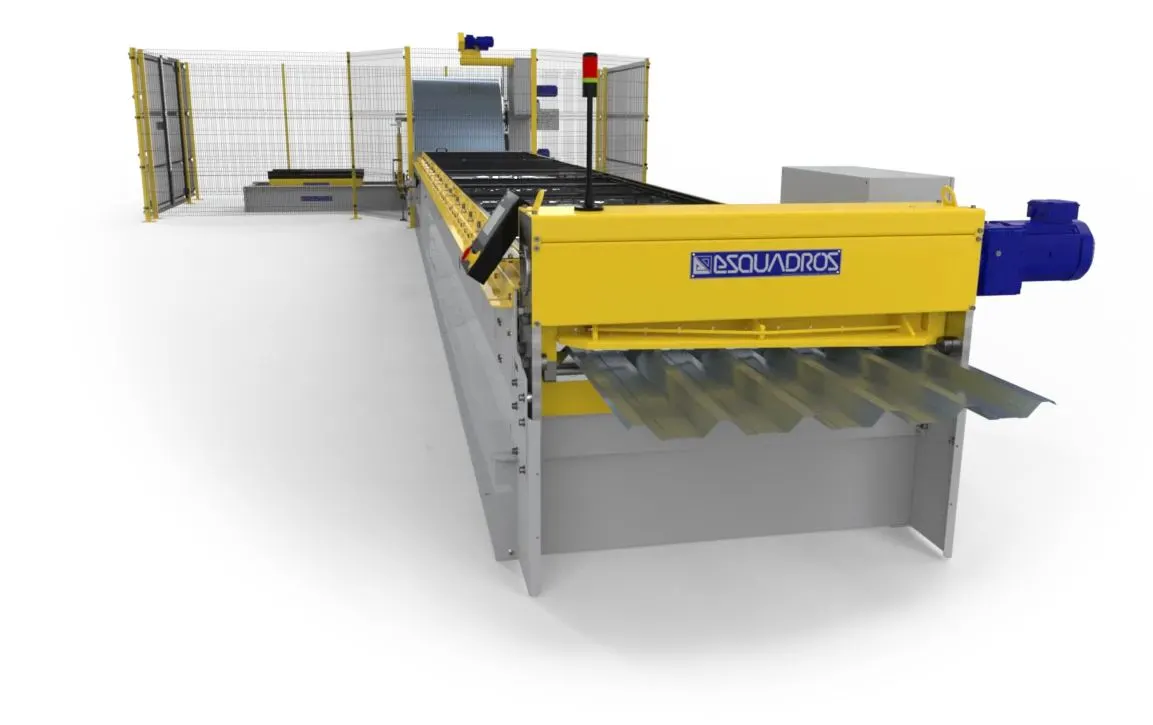

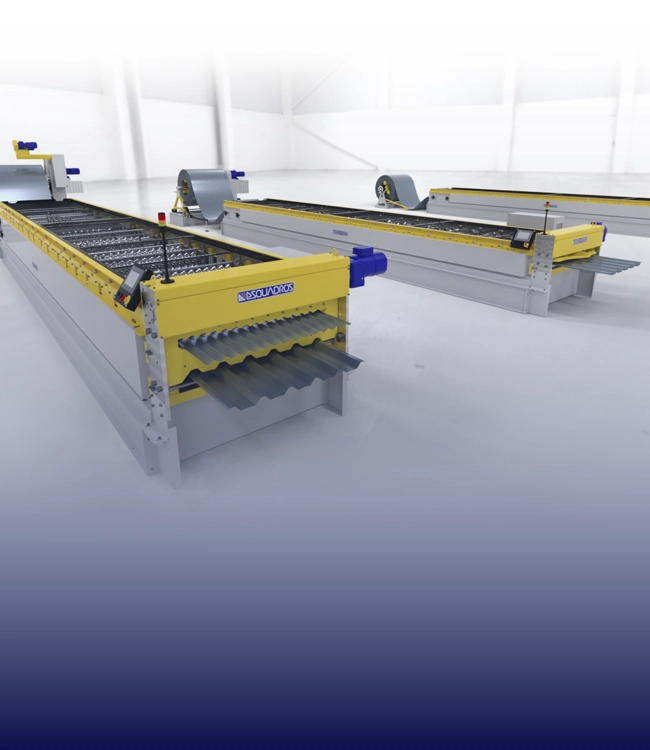

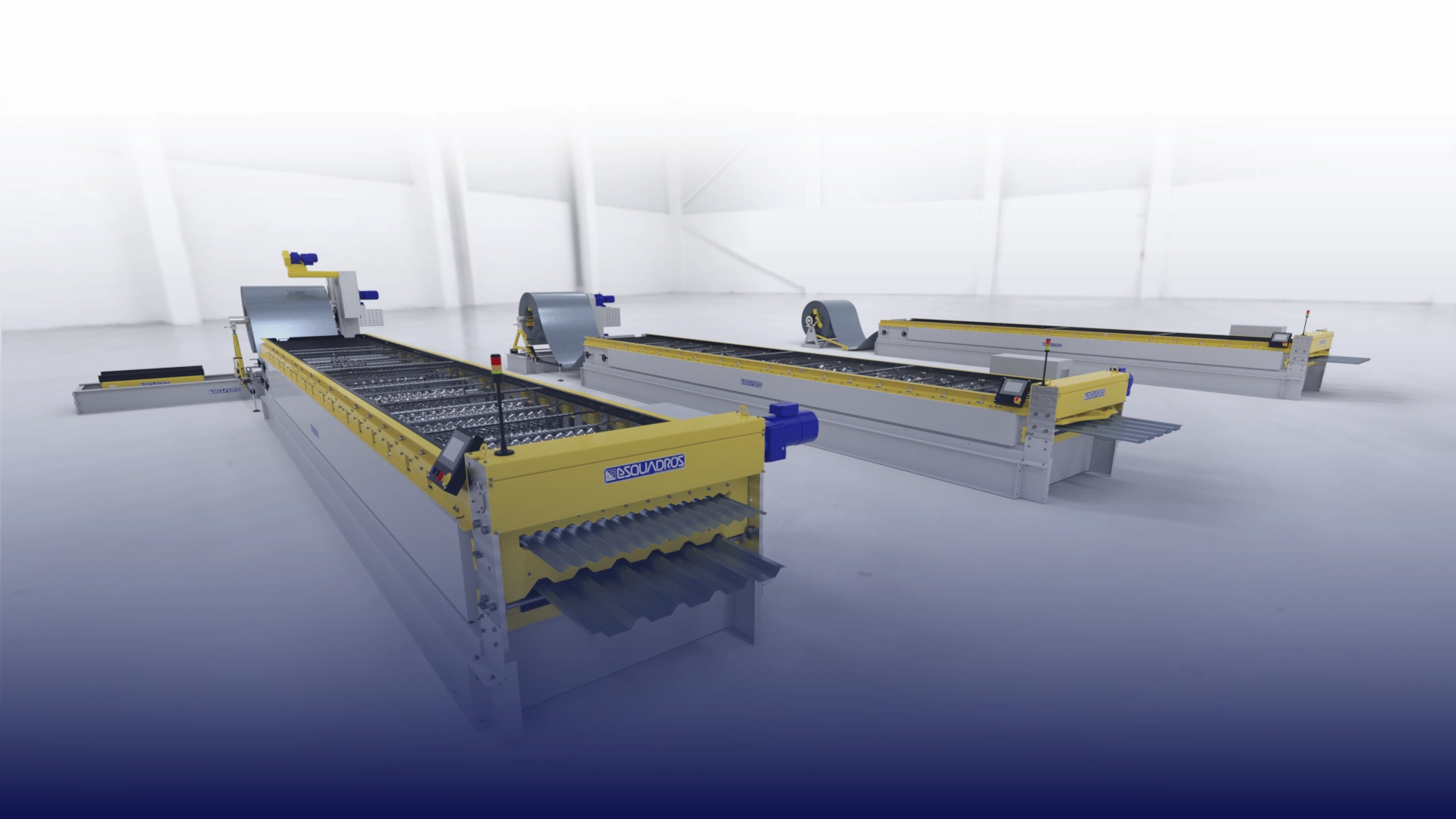

MÁQUINAS DE TELHAS ESQUADROS®

Nossas perfiladeira de telhas são modelos de performance superior, com processo de fabricação revolucionário e modelo industrial com patente requerida.

Todos os projetos dos rolos de conformação são projetados e validados no software PROFIL, de tecnologia alemã, que verifica as tensões de conformação de acordo
com as propriedades do material, proporcionando confiabilidade de que os rolos estarão aptos a conformar o perfil conforme as tolerâncias desejadas.

Conhecemos as expectativas dos nossos clientes e propomo-nos a fornecer máquinas excelentes, capazes de produzir perfis com alto padrão de qualidade.
Cada uma de nossas perfiladeiras é rigorosamente testada dentro da Esquadros e aprovada antes da entrega.

DIMENSIONAL E MODELOS DE TELHA

Produza telhas normalizadas as normas
NBR 14513 e 14514

Modelo de Telha Perfil Ondulado 17 - Esquadros®

OND17

Desenho do Modelo de Telha Perfil Ondulado 17 - Esquadros®

Modelo de Telha Perfil Trapezio 25x1020 - Esquadros®

TR25X1020

Desenho do Modelo de Telha Perfil Trapezio 25x1020 - Esquadros®

Modelo de Telha Perfil Trapezio 35x1050 - Esquadros®

TR35X1050

Desenho do Modelo de Telha Perfil Trapezio 35x1050 - Esquadros®

Modelo de Telha Perfil Trapezio 40x980 - Esquadros®

TR40X980

Desenho do Modelo de Telha Perfil Trapezio 40x980 - Esquadros®

TR40X1020

Desenho do Modelo de Telha Perfil Trapezio 40x1020 - Esquadros®

POR QUE A ESQUADROS® É A MELHOR OPÇÃO?

• Porque é uma empresa nacional que fornece assistência técnica permanente;
• Porque há 36 anos a Esquadros® cumpre todos os compromissos com os clientes;
• Porque as máquinas são totalmente seguras conforme a NR12;
• Porque os projetos de suas máquinas são tecnológicos e perfeitos;
• Porque são máquinas testadas à exaustão para garantir a qualidade e performance;
• Porque os componentes são de marcas como Gerdau, Arcelor Mital, Siemens, SEW, SICK, Schmersal, Belgo Bekaert, etc;
• Porque o cliente recebe a máquina no prazo contratado;
• Porque os preços têm a melhor relação custo x beneficio e as máquinas se pagam;
• Porque a Esquadros® garante a troca por modelo superior conforme as necessidades do crescimento do negócio do cliente;
• Porque possuem todos os credenciamentos e financiamentos disponíveis no Brasil:
Finame - Leasing - Proger - Cartão BNDES - FCO - FINEP - BANCO DO NORDESTE

COMPRE TRANQUILIDADE PARA VOCÊ

MÍDIAS

Ferramental da Maquina de Telha Trapezio - Esquadros®

Guilhotina Motorizada de Maquina de Perfil de Telha Trapezio HD

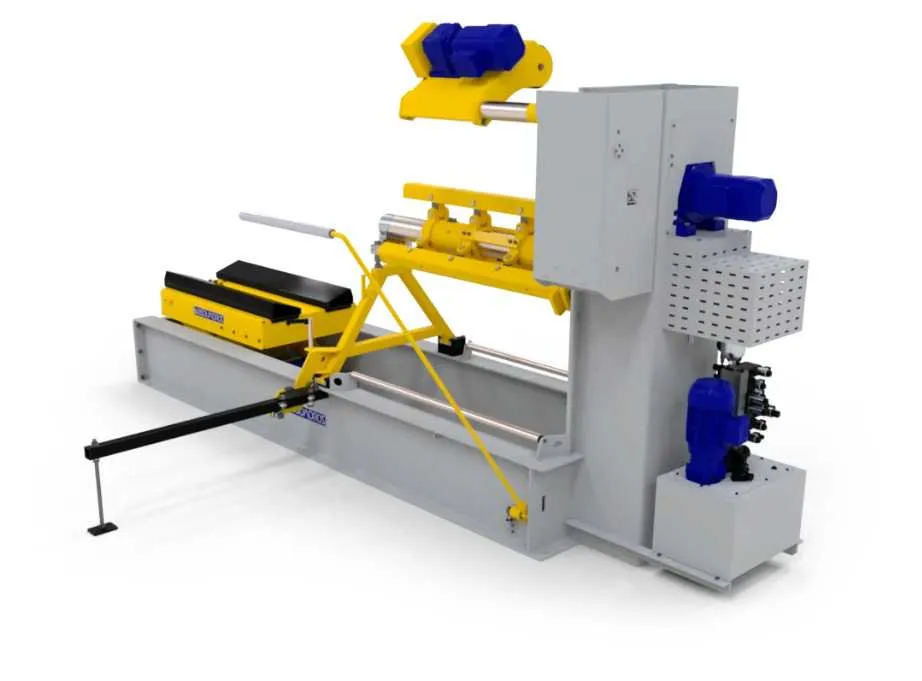

Desbobinador com Carro de Carga - Esquadros®

Ferramental de Telha Ondulada - Esquadros®

Ferramental de Maquinas de Telhas Ondulada - Esquadros®

Detalhes 2 da maquina formadora de tubos - Esquadros®

Tire todas as suas duvidas!

Quais os tipos de aço mais utilizados na fabricação de telhas metálicas?+

• Aço galvalume: mistura de alumínio, zinco e silício, conhecido por sua excelente resistência à corrosão e durabilidade.

• Aço galvanizado: revestido com zinco, oferece boa resistência à corrosão e é uma opção econômica.

• Aços pré-pintados: passam por um processo de pintura que aumenta a durabilidade e melhora a aparência estética das telhas.

• Alumínio: leve e resistente à corrosão, é frequentemente usado em telhas metálicas, especialmente em ambientes corrosivos.

Entre esses, o aço galvalume natural e sua versão galvalume pré-pintado são os mais utilizados.

Qual a diferença entre aço galvalume e aço galvanizado?+

O aço galvanizado é revestido com zinco, enquanto o galvalume é revestido com uma mistura de alumínio, zinco e silício (norma ASTM A792). O galvalume é mais resistente à corrosão e oxidação, oferece melhor isolamento térmico e tem maior vida útil. É mais adequado para aplicações que exigem durabilidade, mas o aço galvanizado também é muito usado por seu menor custo.

Quais perfis de telhas existem?+

Existem vários perfis de telhas metálicas no mercado. As duas mais comuns são a telha metálica ondulada e a telha metálica trapezoidal.

• Telha ondulada: Possui ondas senoidais, permitindo melhor drenagem de água, resistência estrutural e estética agradável. É utilizada em residências, áreas rurais, armazéns, ginásios, entre outros, especialmente em coberturas em arco, pois pode ser arqueada sem formar vincos.

• Telha trapezoidal: Formada por ondas em formato trapezoidal. Este modelo apresenta uma variedade de alturas de trapézio, cada uma adequada para determinadas coberturas e estilos:

   • TR-40: Comumente usada em coberturas e fechamentos laterais de galpões, estabelecimentos comerciais e fachadas.

   • TR-35: Possui menos ondulações e a maior largura útil do mercado, com 1,050 cm. Muito aplicada em fechamentos laterais.

   • TR-25: Fácil de manipular, pode ser usada tanto em coberturas planas quanto em fechamentos laterais e arquitetura de fachadas.

O que é telha termoacústica? E telha simples?+

• Telha termoacústica: Também conhecida como telha sanduíche, é feita de aço com um material isolante (isopor ou poliuretano) encaixado entre duas chapas de metal. Proporciona melhor isolamento térmico e acústico. Utilizada para criar e vedar paredes e fachadas. Suas vantagens incluem economia de energia, facilidade de manutenção e dispensa de forro.

• Telha simples: Composta por apenas uma chapa, ainda assim oferece alta resistência e qualidade. Considerada uma opção mais econômica.

Qual a espessura das telhas?+

As telhas produzidas dentro das normas têm espessura padrão de 0,45 mm a 0,65 mm.

Quanto pesa o metro da telha?+

O peso por metro varia conforme a espessura da chapa, material utilizado e perfil produzido. A telha mais comum, com 0,45 mm de espessura, pesa entre 2,5 kg e 4,5 kg por metro quadrado.

O que são telhas pré e pós pintadas? Qual a diferença entre elas?+

• Telhas pré-pintadas: Feitas a partir de bobinas de aço pintadas antes de serem transformadas em telhas. O processo é chamado de "coil coating" e envolve:

  • Pré-tratamento (limpeza da chapa)

  • Aplicação de selante (proteção contra corrosão)

  • Pintura controlada com primers

  • Camadas de tinta uniformes (top coat)

Vantagens: Praticidade, durabilidade, estética superior e resistência.

• Telhas pós-pintadas: Pintadas após serem fabricadas e moldadas. O processo é:

  o Limpeza e preparação da telha

  o Pintura eletrostática com poliéster em pó

  o Aplicação da camada final de tinta e secagem

Vantagens: Flexibilidade de cores, personalização após a fabricação, praticidade para projetos com pequenas quantidades.

Qual a largura das bobinas?+

As bobinas usadas para a produção de telhas têm, por padrão, 1.200 mm de largura. Após a conformação, a telha terá a largura menor, dependendo do perfil produzido.

Como pode ser realizada a movimentação das bobinas?+

A movimentação das bobinas e das telhas pode ser feita de diversas formas, dependendo da estrutura disponível e das necessidades da empresa. Opções incluem:

• Pontes rolantes: Ideal para estruturas apropriadas no galpão.

• Pórticos rolantes: Alternativa eficiente para movimentação dentro da fábrica.

• Empilhadeiras: Úteis para manobras rápidas e precisas.

• Caminhões munck: Opção para clientes que ainda não investiram em pontes ou pórticos rolantes.

O que é NR-12 e o que acontece se a máquina não estiver enquadrada?+

A NR-12 é uma norma do Ministério do Trabalho que estabelece procedimentos de segurança para transporte, instalação, operação e manutenção de máquinas. Visa proteger os operadores de acidentes. Se a empresa não seguir a norma, assume riscos e responsabilidades por acidentes e pode ser multada, ter a produção paralisada ou ser interditada.

Onde comprar bobinas?+

As bobinas de aço podem ser encontradas nas principais siderúrgicas. Nós, da Esquadros, disponibilizamos uma lista de fornecedores na negociação da máquina para facilitar o processo de compra.

O que é importante ser considerado na escolha do fornecedor?+

Mais importante do que comprar uma máquina é comprar a máquina certa! Para garantir uma compra segura e bem-sucedida, tome as seguintes medidas:

• Certifique-se de que a máquina é tecnicamente adequada à aplicação: Analise o descritivo técnico e as especificações, compare opções e utilize o conhecimento da equipe de vendas e engenharia dos fabricantes.

• Visite as instalações do fabricante: Conheça os processos de fabricação e o padrão de qualidade.

• Visite máquinas em operação em outras empresas: Converse com clientes sobre a experiência de compra e uso.

• Prefira máquinas com maior automação: Elas apresentam mais segurança, produtividade e reduzem o custo operacional. Evite máquinas tecnologicamente defasadas.

• Avalie a estrutura de pós-venda (peças e serviços): Garanta um apoio eficiente e eficaz.

• Atente-se ao prazo de entrega e às obrigações no cumprimento desse quesito.

• Verifique a solidez financeira e a estabilidade do fabricante: Especialmente antes do pagamento do sinal, para evitar transtornos e prejuízos futuros.

Quais as vantagens de ter a própria produção de telhas metálicas?+

• Alta produtividade da máquina dispensa a necessidade de estoque de telhas prontas

• Sem pedido mínimo

• Entrega imediata

• Comprimento personalizado sob medida

• Controle interno do padrão de qualidade

Qual o desbobinador ideal?+

Escolha o desbobinador com base na sua demanda produtiva. Os Desbobinadores Esquadros oferecem opcionais de produtividade e atendem clientes que investem em automação para aumentar a produção com menor custo. O Desbobinador Esquadros Pro/Premium tem capacidade de até 15 toneladas, enquanto o Essencial suporta até 10 toneladas.

Quantos metros por minuto uma máquina de telhas produz?+

• Máquina Esquadros Essencial: 15 m/min

• Máquina Esquadros PRO: 15-25 m/min

• Máquina Esquadros Premium: 25-60 m/min

A velocidade nominal é atingida após a inércia inicial, e o ciclo só é interrompido na desaceleração para o corte das telhas pela guilhotina motorizada.

Uma única máquina produz dois perfis de telhas?+

A Esquadros oferece a Máquina Dupla de Telhas, que atende aplicações com duas telhas diferentes.

Qual o espaço necessário para instalação da máquina de telhas?+

O espaço necessário para a instalação da Máquina de Telhas varia de acordo com o perfil a ser produzido e o desbobinador selecionado

Qual valor inicial de investimento?+

O valor da sua Máquina de Telhas depende do perfil a ser produzido e da demanda produtiva. As máquinas são definidas conforme a necessidade do cliente: baixa demanda e sem automação de setups; redução de custo fixo com automação e menos mão de obra; ou alta produção em regime de trabalho severo.
Fale com um dos consultores da Esquadros para receber um orçamento.
