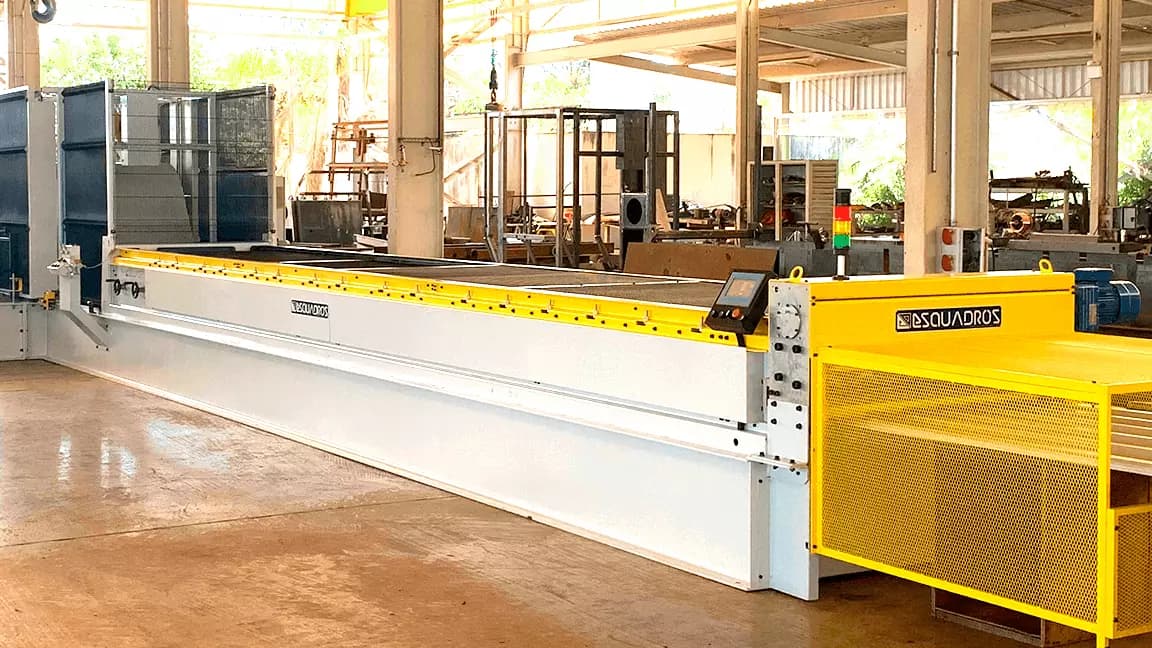

MÁQUINA PARA TELHA
ESQUADROS®
TR35X1050 ESQUADROS PRO®
Ideal para clientes que buscam baixar o custo fixo, menos mão de obra na fábrica.
A Esquadros® conta com uma sólida e capacitada equipe que se dedica constantemente ao desenvolvimento e produção de Máquinas de Telha cada vez mais modernas e eficientes.
Nossas Máquinas de Telha TR35x1050 da Linha ESQUADROS PRO® são resultado de grande investimento em desenvolvimento, possibilitando produzir telhas metálicas trapézio 25 em espessuras de até 0,65mm totalmente dentro das normas NBR 14513 e NBR 14514.
COMPARATIVO DA LINHA
| CARACTERÍSTICAS | ESQUADROS ESSENCIAL® | ESQUADROS PRO® | ESQUADROS PREMIUM® |
|---|---|---|---|
MÁQUINAS PARA TELHAS ESQUADROS PRO®
• Construção mecânica de alta qualidade;
• Motoredutores SEW;
• Software de Comando PRO10;
• IHM touchscreen de 7” SIEMENS;
• Componentes eletroeletrônicos SIEMENS;
• Completamente segura conforme a NR-12;
• Alta qualidade do produto processado pela Máquina;
• Melhor custo benefício do mercado;
• Treinamentos e documentação completa para transporte, instalação, operação e manutenção realizados na Esquadros® e na fábrica do cliente no início de marcha.
| CARACTERÍSTICAS TÉCNICAS GERAIS | |
|---|---|
Peso máximo da bobina | 15.000 kgf |
Largura Máxima | 1.300 mm |
Espessura mínima da chapa | 0,43 mm |
Espessura máxima da chapa | 0,65 mm |
Velocidade nominal | 25 m/min |
Tensão/ Frequência/ Ciclo de Trabalho | 380 V 3F/ 60 Hz/ 8h |
Limite de escoamento máximo (L.E.) | 240 N/mm² |
Limite de resistência máximo (L.R.) | 360 N/mm² |
EQUIPAMENTOS DA LINHA
DESBOBINADOR
Desbobinador Standard Manual
Na Esquadros®, nos esforçamos para levar aos nossos clientes uma produção de alta qualidade, do início ao fim. Nosso desbobinador foram projetados para segurar e desenrolar com segurança, controlando a velocidade, direção e
viabilidade de seu material de trabalho, acreditamos que tudo começa com essa máquina.
| Capacidade de carga | 15 ton |
| Largura máxima | 1.300 mm |
| Diâmetro externo máximo da bobina | 1.500 mm |
| Diâmetro interno do mandril | 20" |
OPCIONAIS
MOTOREDUTOR E PAINEL
Motoredutor para acionamento elétrico do desbobinador e painel de comando com botões de avanço e retrocesso, botão de emergência e lâmpada piloto. Possui entradas e saídas para receber sinal de stop.
CONTROLE DE VELOCIDADE
Controle eletrônico de velocidade do desbobinador. O inversor de frequência com software especial para monitoramento do loop varia a velocidade do desbobinamento e elimina o acionamento automático do motor que pode ocorrer no ciclo do processo.
EXPANSÃO HIDRÁULICA DO MANDRIL
Unidade hidráulica para acionamento da expansão do mandril do desbobinador, através de cilindro hidráulico.
PEELER HIDRÁULICO
Peeler fixado à estrutura do desbobinador, composto por uma robusta estrutura, braço pressionador com acionamento hidráulico e rolo com função de contra-recuo. Pode pressionar a ponta da chapa no início da operação.
MOTORIZAÇÃO DO ROLO PEELER
Motorização do rolo do braço pressionador (peeler), facilita o processo de introdução da chapa no inicio da operação.
CARRO DE CARGA PARA DESBOBINADOR
Com elevação hidráulica e transação motorizada, torna a operação de colocação e troca da bobina um processo mais seguro e ágil.
BANCADA DE CONFORMAÇÃO
Bancada de Conformação TR35x1050
Estágios de conformação: 16 unidades.
Construída com alta tecnologia, as Bancada de Conformação da linha de máquina de telha TR35x1050 conta com uma estrutura robusta, construída em aço soldado, com dispositivos para fixação e nivelamento. Mancais rolamentados, usinados em CNC, com sistema de regulagem de altura. Conjunto de eixos fabricado em aço SAE 1045, usinado em CNC. Buchas espaçadoras para centralização do ferramental. Mesa com guias laterais reguláveis para entrada da chapa na Bancada. Encosto da chapa rolamentado. Regulagem por manivelas.
Acionamento por motoredutor SEW de alto rendimento e baixa folga rigidamente acoplado diretamente no eixo de conformação. Possui encoder externo que monitora possível escorregamento da chapa e garante a precisão dos passos. Controle eletrônico do acionamento.
OPCIONAIS
MESA DE ENTRADA
Mesa de entrada apoiada por rodas e movimento articulado por cilindro hidráulico, facilita o processo de introdução da chapa na bancada no inicio da operação diminuindo a intervenção do operador no manuseio da chapa na área de risco.
APARADOR DE BORDA
Conjunto de facas circulares rotativas para aparar a borda da chapa, possibilitando produção de telhas sanduíche.
ENROLADOR DE REFILO
Para embobinar o refilo recortado pelo aparador de bordas, garante um embobinamento limpo e denso, acionado por motoredutores de alto rendimento, com controle e regulagem eletrônicos de torque.
FERRAMENTAL CILÍNDRICO
Ferramental Cilíndrico de Conformação
Ferramental fabricado em aço especial, usinado em CNC, para fabricação de telhas metálicas com perfil trapezoidal de 35x1050 mm.
Inclui revestimento de cromo-duro através de eletrodeposição, aumentando as seguintes características: aumento da vida útil, resistência ao desgaste; resistência a corrosão; elevada dureza superficial (aproximadamente 70 HRC); baixo coeficiente de atrito. Especialmente recomendado para o processamento de materiais com superfícies sensíveis.
PAINEL DE COMANDO
Painel de Comando Touchscreen Siemens
Projetado para atender as necessidades em uma escala ilimitada de funções, a superioridade do IHM SIEMENS controla todas as funções principais de operação da máquina de telha, proporcionando o máximo de eficiência, ampla flexibilidade e rentabilidade elevada. No Painel, as opções a cada tela tornam a operação extremamente simples, pode ser configurado ou monitorado programações de tamanhos diferentes de telhas de uma só vez com simples manuseio, garantindo uma produção moderna, rápida e precisa.
GUILHOTINA 120 GOLPES/MIN
Guilhotina 120 Golpes/min
Guilhotina motorizada rápida, composta por robusta estrutura e alta tecnologia, todos os contatos rolamentados, acionamento por motoredutor SEW de alto rendimento e baixa folga, facas fabricadas em aço especial VD2 com 2 fios úteis de corte, garante até 10x mais produtividade que modelos convencionais.
Até 10x mais produtiva que modelos convencionais.
| Ciclos/ min em vazio | 120 gpm |
| Guias do avental | Rolamentos |
| Acionamento | Motoredutor |
KIT NR-12
Totalmente Segura Conforme NR-12
Rede de Segurança para cumprir o requisito de Parada Segura (STO - Safe Torque Off).
Grades de proteção para proteção do perímetro e segurança da linha. Construídas com telas eletro-soldadas de aço no padrão BELGO PROTEC, com sistema de transferência de chaves (transfer key system), composto por bloco comutador no painel central de comando e chave de segurança codificada - com dupla chave - no portão de acesso que impede o acesso à zona de risco com a máquina em funcionamento e previne a partida da máquina com operadores presentes em zonas cegas da linha.
Torre luminosa para indicação visual do status de operação. Acionamento e desligamento precedido por sinal sonoro de alarme. A documentação completa da máquina inclui manuais de instalação, operação e manutenção, diagrama dos circuitos elétrico e hidráulico, lista de peças e outros.
MÁQUINAS DE TELHAS ESQUADROS®
Nossas perfiladeira de telhas são modelos de performance superior, com processo de fabricação revolucionário e modelo industrial com patente requerida.
Todos os projetos dos rolos de conformação são projetados e validados no software PROFIL, de tecnologia alemã, que verifica as tensões de conformação de acordo
com as propriedades do material, proporcionando confiabilidade de que os rolos estarão aptos a conformar o perfil conforme as tolerâncias desejadas.
Conhecemos as expectativas dos nossos clientes e propomo-nos a fornecer máquinas excelentes, capazes de produzir perfis com alto padrão de qualidade.
Cada uma de nossas perfiladeiras é rigorosamente testada dentro da Esquadros e aprovada antes da entrega.
DIMENSIONAL E MODELOS DE TELHA
Produza telhas normalizadas as normas
NBR 14513 e 14514
OND17
TR25X1020
TR35X1050
TR40X980
TR40X1020
POR QUE A ESQUADROS® É A MELHOR OPÇÃO?
• Porque é uma empresa nacional que fornece assistência técnica permanente;
• Porque há 36 anos a Esquadros® cumpre todos os compromissos com os clientes;
• Porque as máquinas são totalmente seguras conforme a NR12;
• Porque os projetos de suas máquinas são tecnológicos e perfeitos;
• Porque são máquinas testadas à exaustão para garantir a qualidade e performance;
• Porque os componentes são de marcas como Gerdau, Arcelor Mital, Siemens, SEW, SICK, Schmersal, Belgo Bekaert, etc;
• Porque o cliente recebe a máquina no prazo contratado;
• Porque os preços têm a melhor relação custo x beneficio e as máquinas se pagam;
• Porque a Esquadros® garante a troca por modelo superior conforme as necessidades do crescimento do negócio do cliente;
• Porque possuem todos os credenciamentos e financiamentos disponíveis no Brasil:
Finame - Leasing - Proger - Cartão BNDES - FCO - FINEP - BANCO DO NORDESTE
