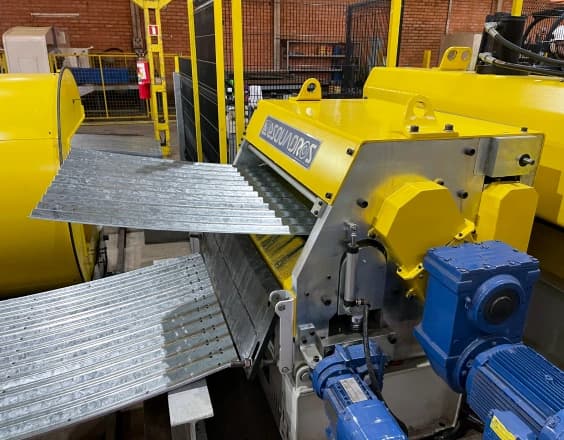

LINHA AUTOMÁTICA DE ESTAMPAGEM
DE CHAPAS DE CORPO LATERAL TIPO SILO
DESBOBINADOR PRO/PREMIUM
O Desbobinador possui uma estrutura robusta de aço, soldada, e suporte de contra-apoio do eixo. O mandril é composto por três pás que garantem a perfeita fixação da bobina. Mancais rolamentados. Ao girar uma única porca do eixo principal o mandril expande o diâmetro e se ajusta ao diâmetro interno da bobina, garantindo uma fixação centralizada. A máquina recebe pintura epóxi na cor padrão cinza ral 7035 e amarelo 5Y8/12.
| Características técnicas | |
|---|---|
Capacidade de carga: | 15.000 kgf |
Limite de escoamento máximo (L.E.): | 240 N/mm² |
Limite de resistência máximo (L.R.): | 360 N/mm² |
Largura máxima: | 1.300 mm |
Diâmetro externo máximo da bobina: | 1.200 mm |
Diâmetro interno máximo da bobina: | 20" |
Acionamento: | Arraste |
Frenagem: | Regulagem Manual |
MESA DE ENTRADA E ENDIREITADOR
Sistema para possibilitar a introdução da ponta da chapa na perfiladeira.
Este sistema é constituído por:
• Mesa inferior de entrada hidráulica com rolo transversal;
• Mesa superior de entrada hidráulica com rolos de pré-dobra e rolo
transversal;
• Rolos transversais para guia da altura da chapa;
• Rolos verticais para guia lateral da chapa.
ENROLADOR DE REFILO
Conjunto embobinador de refilo. Para embobinar o refilo, o sistema “zig-zag” distribui a fita uniformemente nos tambores que são acionados por motoredutores de alto rendimento com controle e regulagem eletrônicos de torque. O conjunto pneumático inclui válvulas de regulagem do fluxo e conjunto de preparação de ar.
TESOURA ROTATIVA TR 1600.2
Tesoura Rotativa, modelo acoplada, construída em chapas de aço usinadas, retificadas e parafusadas, constituindo uma estrutura precisa e rígida. Os rolos são produzidos em liga de aço especial, tratados termicamente e retificados, com perfeita circularidade e diâmetros exatos. Regulagem de altura vertical com mancais sincronizados para movimentação precisamente paralela e de fácil controle. Movimentação motorizada dos mancais. Contempla correia sincronizadora com esticador para utilização do conjunto de transmissão já existente na máquina.
PARA PERFILADEIRA EXISTENTE
Incluso motoredutores com freio, inversores e painel de comando para perfiladeira existente. O cliente será responsável pela instalação mecânica dos motoredutores e acoplamentos nos eixos existentes.
BANCADA DE ESTAMPO
Bancada para estampagem de chapas laterais tipo silo, furação conforme detalhamento técnico enviado. Furos de Ø9,00 mm, Ø10,50 mm e Ø13,5 mm.
| Características técnicas | |
|---|---|
Espessuras: | 0,95 ~ 3,04 mm |
Material: | ZAR-400 (L.R.450 N/mm²) |
Tempo de ciclo de produção: | 30 segundos |
Velocidade real da linha: | 6,10 m/min |
Produção estimada: | 120 peças/hora |
Tensão / Frequência / Ciclo de Trabalho: | 380V / 60Hz / 8h |
A presente solução compõe uma bancada de estampagem para furação dos painéis após a conformação, atendendo aos requisitos de qualidade e produtividade do cliente, como segue:
| Características técnicas | |
|---|---|
Curso dos cilindros: | 15 mm |
Ciclo de estampagem: | 15 segundos |
Capacidade instalada: | 900 tonf |
Acionamento simultâneo: | 350 tonf |
GUILHOTINA HIDRÁULICA
Guilhotina integrada. Construída em chapas de aço usinadas, reticadas e parafusadas, constituindo uma estrutura precisa e rígida. O movimento vertical da base móvel da faca superior é acionado através de cilindros hidráulicos. As guias do movimento vertical são feitas através do apoio tangencial de 4 rolamentos (tipo “stud type track rollers”) em cada lateral da máquina sobre as pistas usinadas em CNC da base móvel da faca superior. Chapas laterais fabricadas em polímero que eliminam a folga lateral e garantem a descida sincronizada.
Facas retas fabricadas em aço especial VD2, de alta tenacidade e excelente ductibilidade, temperadas e revenidas à vácuo, reticadas, lapidadas e polidas, que garantem precisão e baixa tolerância dimensional nos cortes das chapas.
A base da faca inferior é montada sobre um canal usinado em cada lateral que possibilita o afastamento entre as facas para operações de troca e ajuste de folga manual das facas. Obs.: esta guilhotina terá a função de fazer o corte na posição correta de acordo com a programação da quantidade e comprimento das peças do pedido.
| Características técnicas | |
|---|---|
Largura útil: | 1.600 mm |
Espessura mínima da chapa: | 0,90 mm |
Espessura máxima da chapa: | 3,20 mm |
Acionamento: | Cilindros hidráulicos |
Número de arestas de corte por faca: | 04 |
Limitre de escoamento máximo (L.E.): | 240 N/ mm² |
Limitre de resistencia máximo (L.R.): | 360 N/ mm² |
CALANDRA P/ CHAPA DO CORPO LATERAL DE SILO
• Módulo para calandragem de chapa metálica corpo lateral de silos.
• A calandragem é realizada antes do corte das peças, para possibilitar a obtenção do raio de curvatura desejado uniformemente ao longo da seção da peça.
• Rolos fabricados em aço-liga, usinados em CNC com perfil especial para calandragem de painéis tipo silo.
• Regulagem dos rolos de calandragem automática e digital para set-up do raio de curvatura.
• Sistema para guilhotina hidráulica integrada para corte da chapa após a calandragem. Inclui acionamento CNC digital e automático para controle das regulagens de curvatura e acionamento da calandra. Encoder absoluto para controle eletrônico de posição.
TOMBADOR
A solução dos tombadores da Esquadros®, garantem um giro suave e seguro, em ângulos de até 90º, para bobinas de até 15 ton. Principais benefícios: Operação simples e segura; Rápido retorno sobre o investimento; Risco reduzido de acidentes; Baixa e simples manutenção; Diminuição de quedas ou danos dos materiais manuseados.
Tombador de bobinas slitadas. Movimento articulado com ângulo de giro de 90° que possibilita suportar a bobina verticalmente e posicioná-la horizontamente. Acionamento por motoredutor e transmissão por correntes. Sela em "V" robusta, construída em aço eletro-soldado, fixa à estrutura do tombador, para apoio da bobina quando na posição vertical.
Todas as funções de operação da mesa tombadora são controladas no painel de comando. A máquina recebe pintura epóxi na cor padrão cinza ral 7035 e amarelo 5Y8/12.
