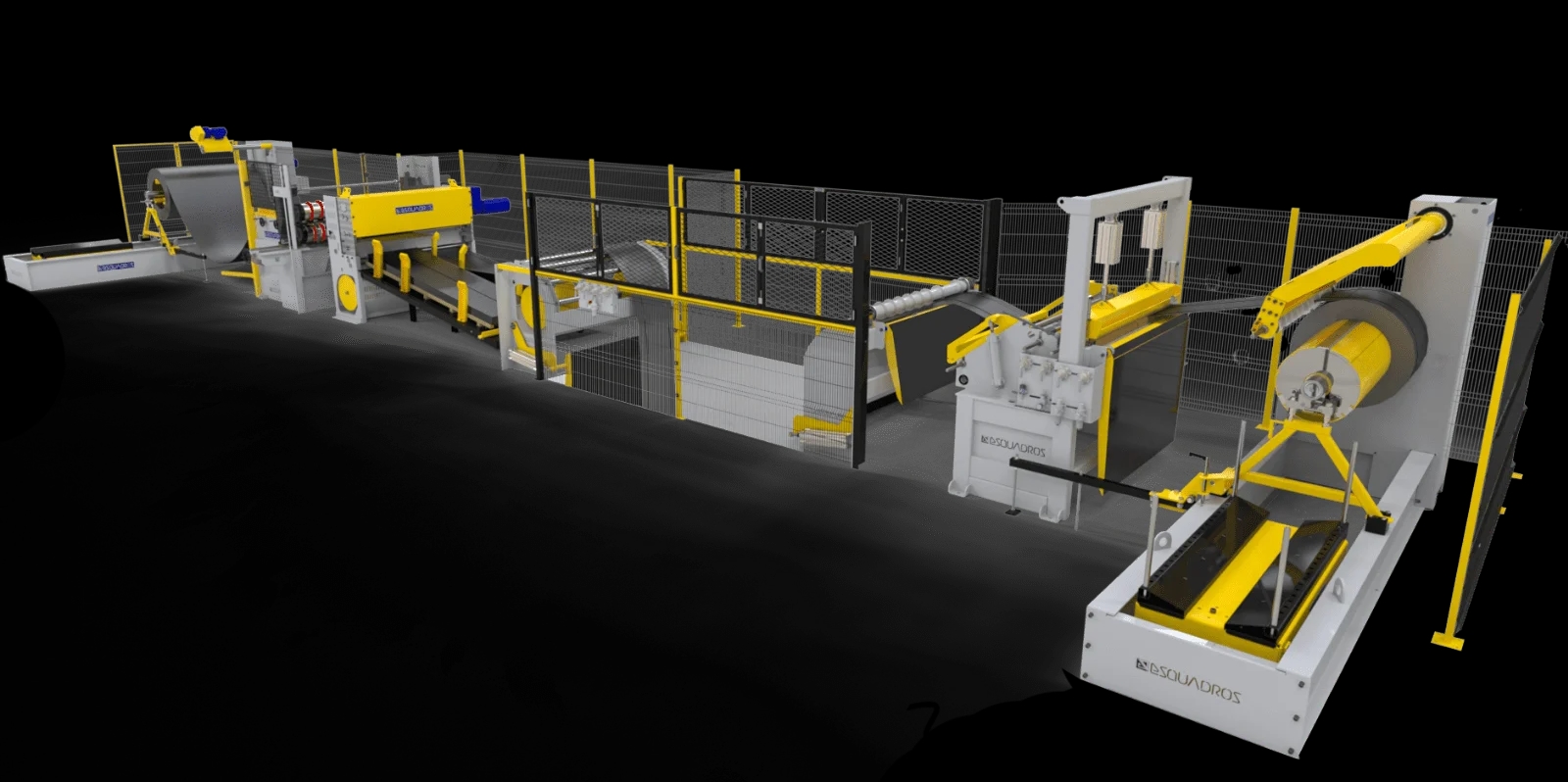

LINHA DE CORTE TRANSVERSAL E
LONGITUDINAL COMBINADO
LCTL 1300/1600.3E ESQUADROS®
PROCESSE BOBINAS COM 0,45 MM ATÉ 3,20 MM DE ESPESSURA

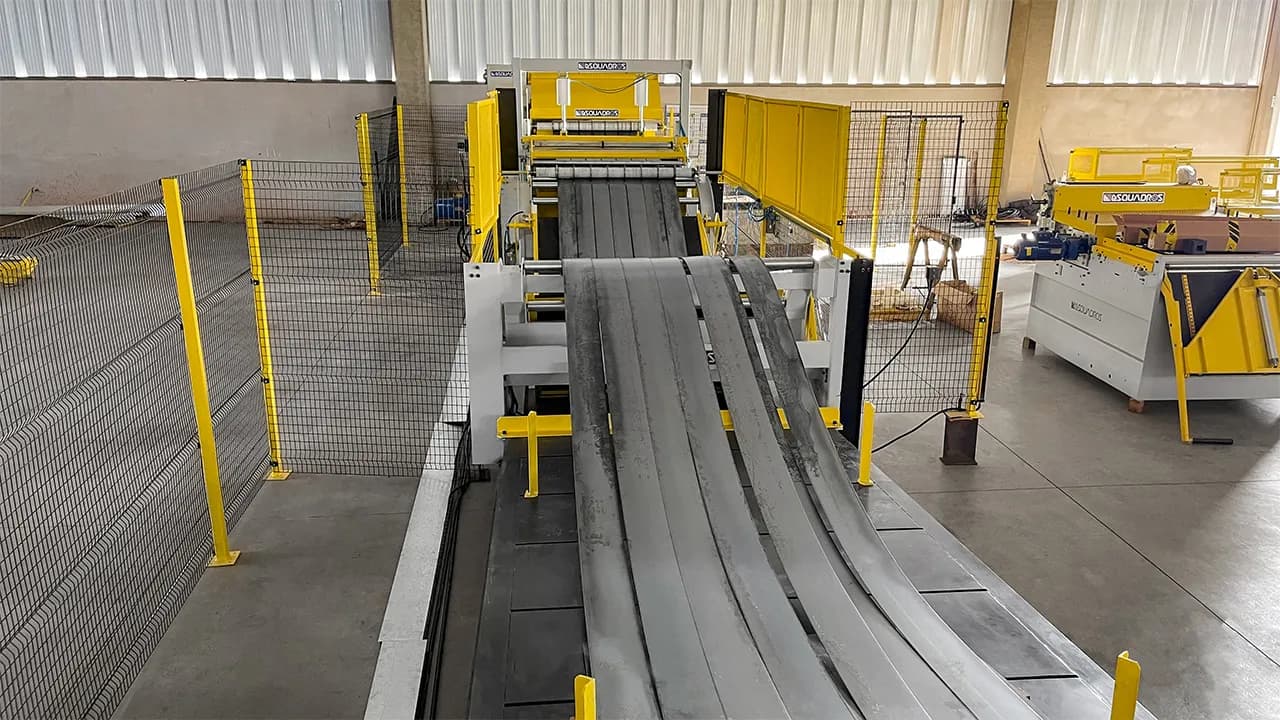

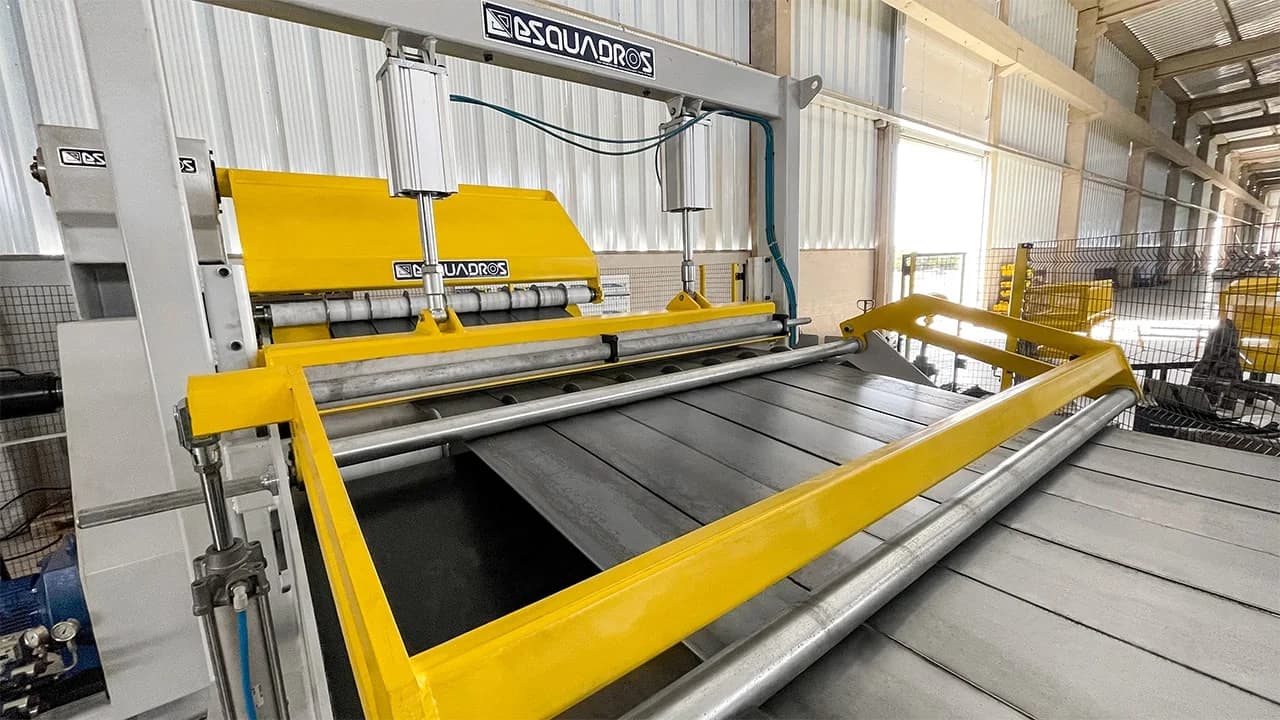

LINHA DE CORTE TRANSVERSAL E LONGITUDINAL COMBINADO
LCTL 1300/1600.3E ESQUADROS®
FICHA TÉCNICA
| EQUIPAMENTO: | LINHA DE CORTE TRANSVERSAL E LONGITUDINAL 1300/1600.3E |
| DESBOBINADOR CAPACIDADE (ton.): | 15 Toneladas |
| Largura máxima da bobina: | 1.300/1.600 mm |
| ESPESSURA MÁXIMA DA CHAPA TRANSVERSAL: | 3,20 mm |
| ESPESSURA MÍNIMA DA CHAPA TRANSVERSAL: | 0,45 mm |
| ESPESSURA MÁXIMA DA CHAPA LONGITUDINAL: | 3,20 mm |
| ESPESSURA MÍNIMA DA CHAPA LONGITUDINAL: | 0,45 mm |
| LIMITE ESCOAMENTO MÁXIMO (L.E): | 240 N/mm² |
| LIMITE DE RESISTÊNCIA MÁXIMA (L.R): | 360 N/mm² |
| Velocidade: | 25-60 m/min |
| SISTEMA ELÊTRONICO DE POSICIONAMENTO: | Malha Fechada |
| PRECISÃO DE POSICION. P/ CORTE DA CHAPA: | ±0,50 mm |
| Tensão/ Frequência/ Ciclo de Trabalho: | 380 V / 60Hz / 8h |
| PINTURA DA LINHA: | epoxi cinza ral 7035 - amarelo 5Y8/12 |

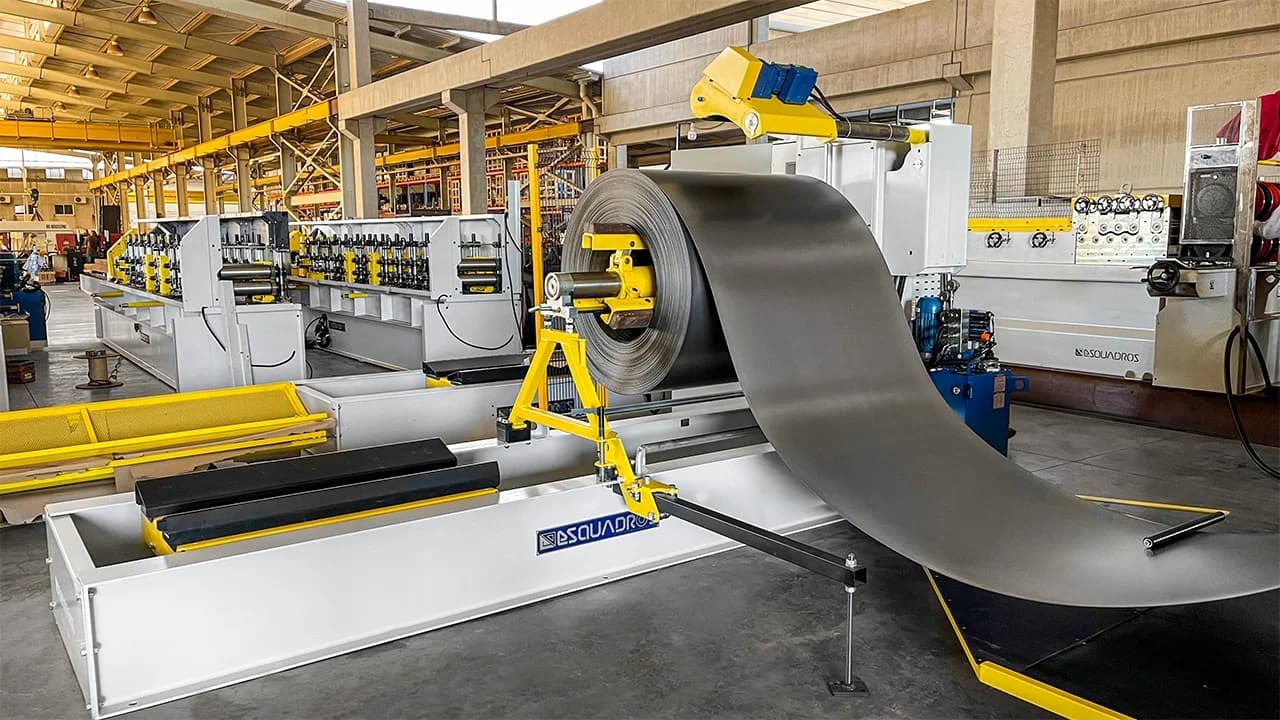

DESBOBINADOR PRO - 15 TON
O Desbobinador possui uma estrutura robusta de aço, soldada, e suporte de contra-apoio do eixo. O mandril é composto por três pás que garantem a perfeita fixação da bobina. Mancais rolamentados. Ao girar uma única porca do eixo principal o mandril expande o diâmetro e se ajusta ao diâmetro interno da bobina, garantindo uma fixação centralizada. A máquina recebe pintura epóxi na cor padrão cinza ral 7035 e amarelo 5Y8/12.
| Capacidade de carga: | 15.000 kgf |
| Diâmetro externo máximo da bobina: | 1500 mm |
| Diâmetro interno da bobina: | 20" |
| Acionamento: | Arraste |
| Frenagem: | Regulagem manual |
