PERFILADEIRA DE ELETROCALHAS

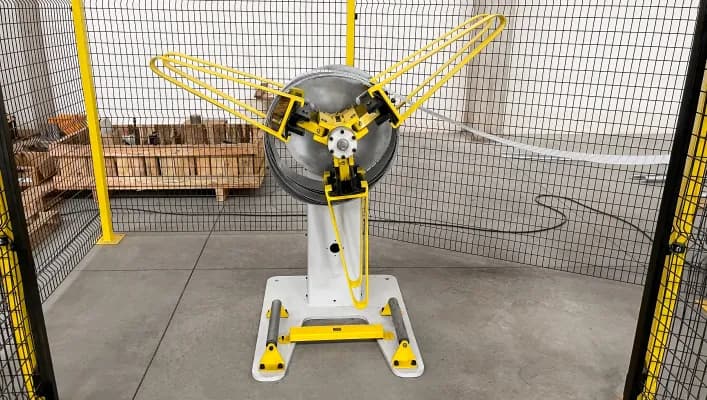

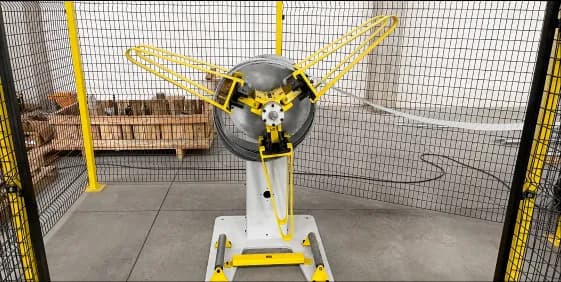

DESBOBINADOR
O desbobinador possui uma estrutura robusta de aço, soldada. O mandril é composto por três pás que garantem a perfeita fixação da bobina. Mancais rolamentados. Ao girar uma única porca do eixo principal o mandril expande o diâmetro e se ajusta ao diâmetro interno da bobina, garantindo uma fixação centralizada. A máquina recebe pintura epóxi na cor padrão cinza ral 7035 e amarelo 5Y8/12.
| Características técnicas | |
|---|---|
Capacidade de carga do desbobinador: | 1.200 kgf |
Diâmetro externo máximo da bobina: | 1.200 mm |
Diâmetro interno da bobina: | 20" |
Acionamento: | Arraste |
Frenagem: | Regulagem Manual |

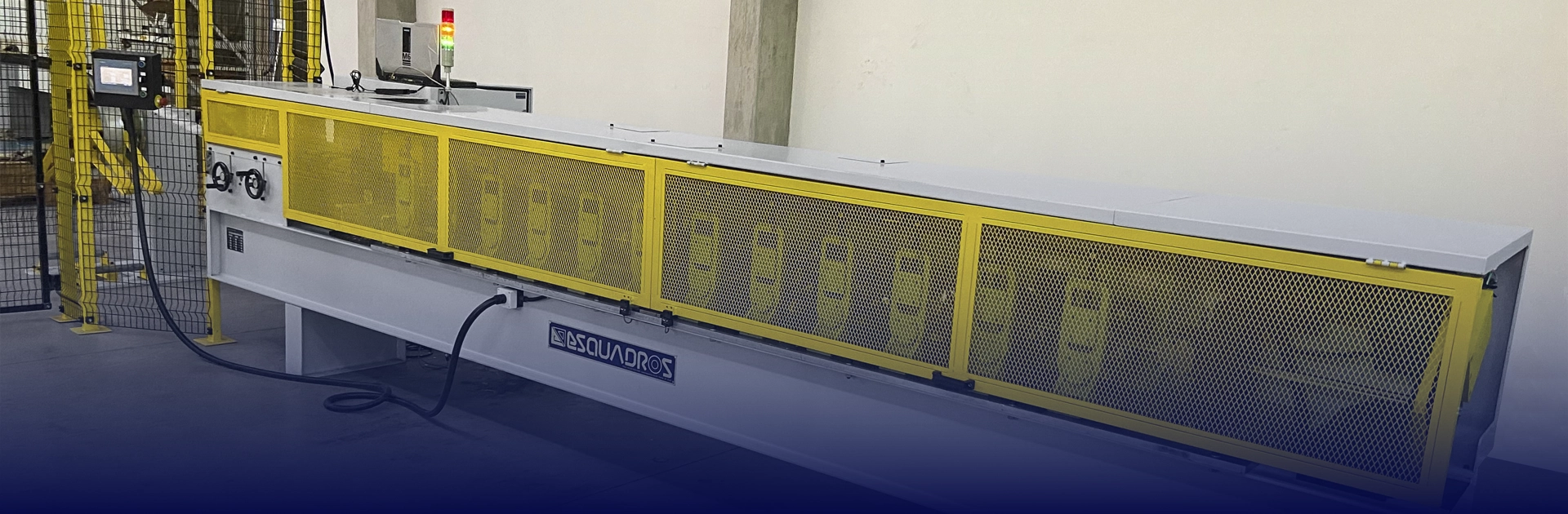

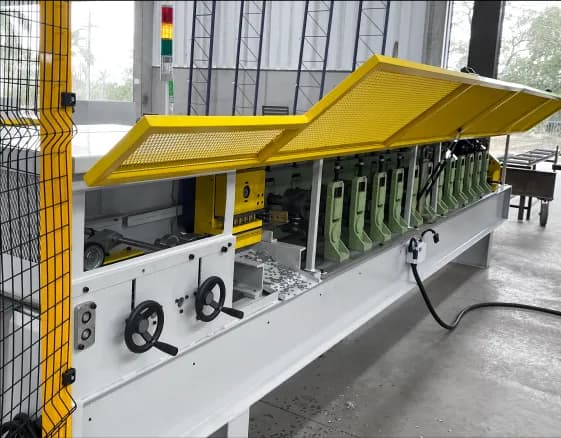

BANCADA DE CONFORMAÇÃO
Estrutura robusta, construída em chapas de aço soldado, com dispositivos para fixação e nivelamento. Possui regulagem de altura dos mancais superiores. A regulagem da altura do eixo superior é feita através de torque por chave em eixos acoplados no mancal do eixo superior em cada estágio de conformação. Mancais de aço usinados em CNC, rolamentados. Acionamento por motoredutor de alto rendimento e baixa folga controlado por inversor de frequência. Transmissão sincronizada em todos os estágios de conformação por correntes.

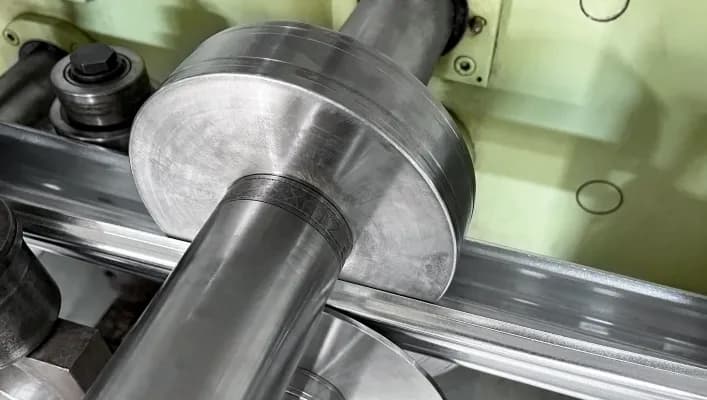

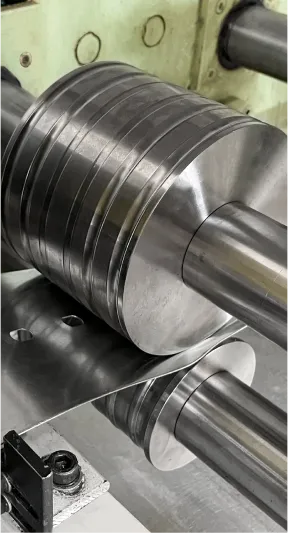

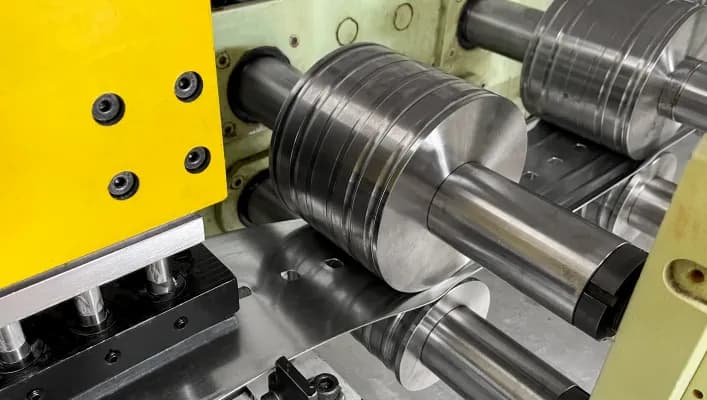

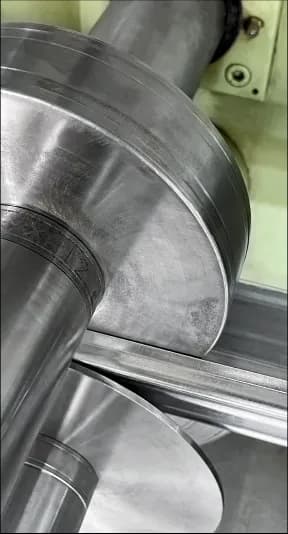

FERRAMENTAL CILÍNDRICO DE CONFORMAÇÃO

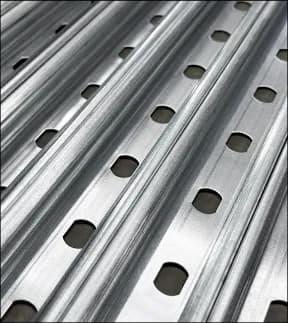

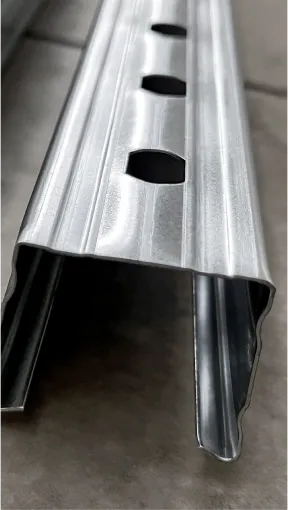

Rolos fabricados em aço-liga SAE 4140 e tratados termicamente, usinados em CNC, para fabricação de perfis "C" 38X38X8 e 38X19X8 frisado. Tolerâncias do perfil dimensionais e geométricas conforme padrão Esquadros.
| PEFIL "U" | ESPESSURAS |
|---|---|
O ferramental de conformação será fabricado considerando a folga de 01 (uma) espessura (1,20 mm). As demais espessuras poderão ser produzidas mediante regulagem de altura vertical dos castelos, podendo haver variações de raio interno entre os perfis de diferentes espessuras.

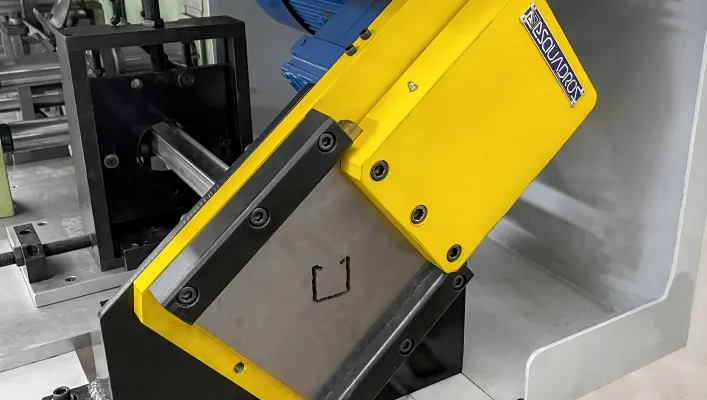

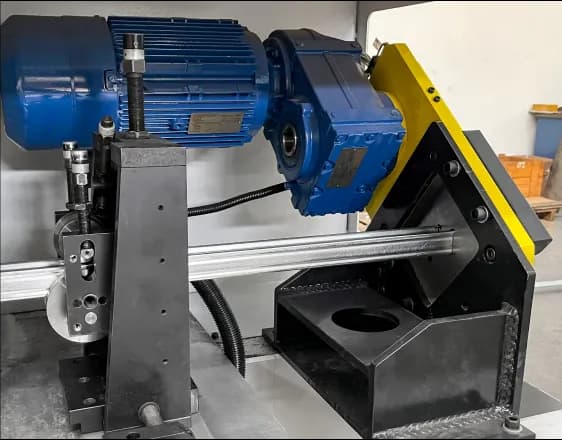

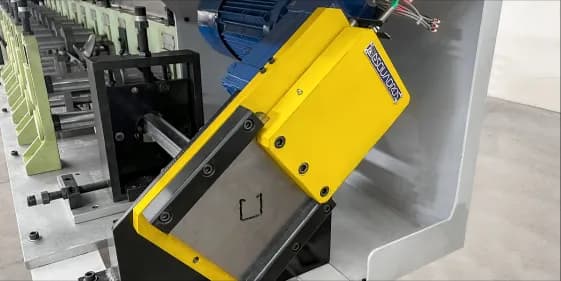

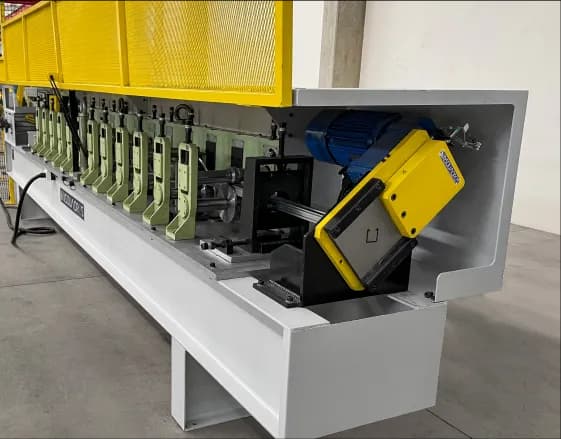

GUILHOTINA MOTORIZADA
Guilhotina integrada. Construída em chapas de aço usinadas, retificadas e parafusadas, constituindo uma estrutura precisa e rígida. Inclui ferramental de corte em aço VD2.
| Características técnicas | |
|---|---|
Secção trnasversal máxima: | 1,60 x 140 mm |

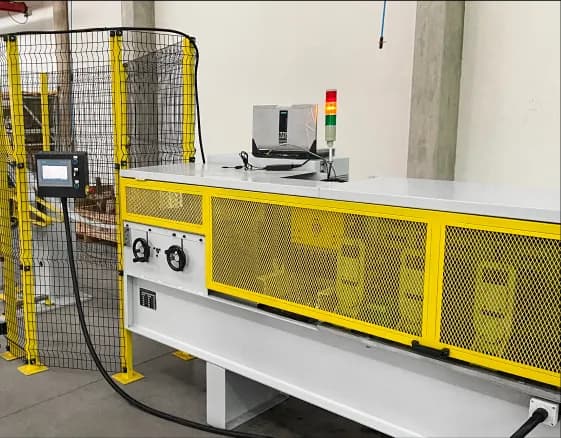

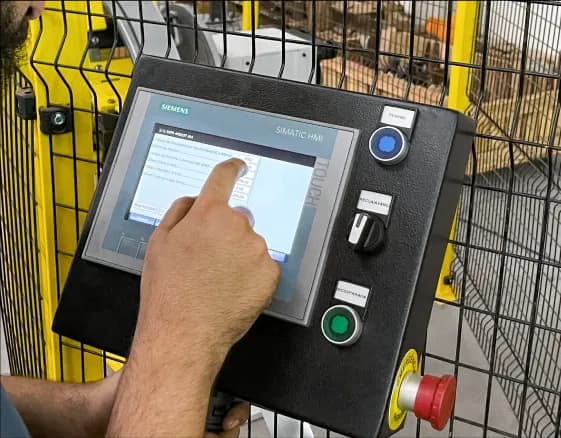

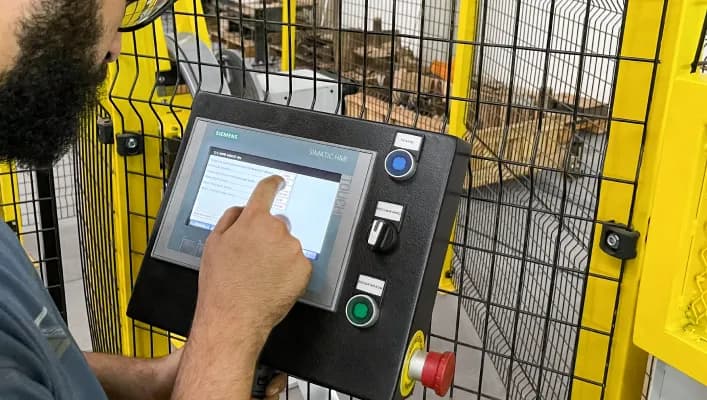

PAINEL CENTRAL DE COMANDO
Todas as funções principais de operação da Linha são controladas na IHM (interface homem/máquina) touch-screen de última geração, colorida. As opções a cada tela tornam a operação extremamente simples. No Painel, podem ser configurados ou monitorados, de maneira simples, velocidade, comprimento, cadastro de receitas e muito mais.

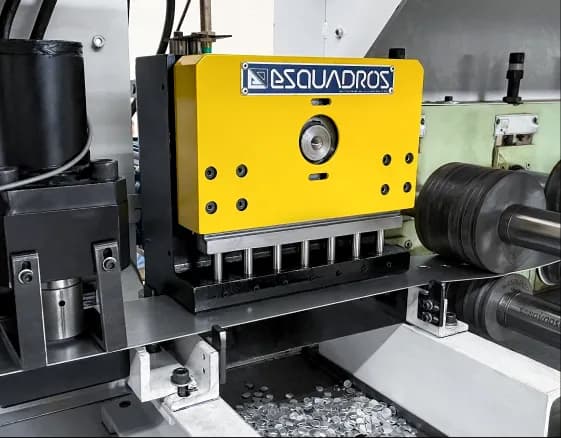

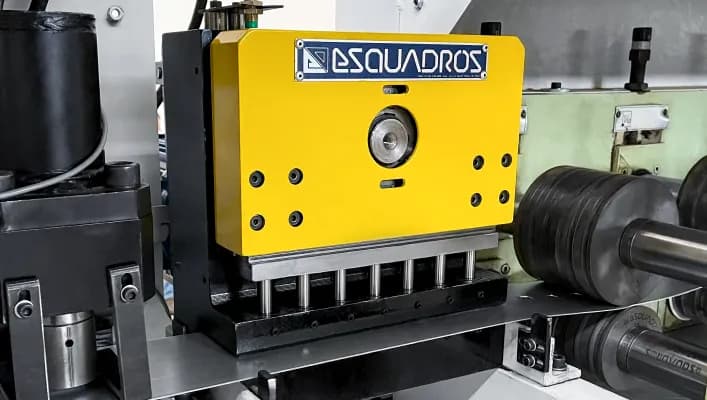

PRENSA RÁPIDA 100GPM - CAPACIDADE: 3,5 TON
Bancada de estampo composta por bases robustas construídas em aço, usinadas e retificadas. Acionamento por motoredutor de alto rendimento com parada segura (STO – safe torque off), velocidade 100 golpes por minuto. Ferramental para estampo de oblongo 10 x 13 mm.

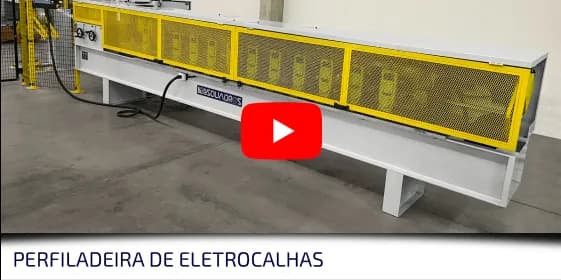

MÍDIAS
