MÁQUINA DUPLA DE TELHAS ESQUADROS ESSENCIAL®

Perfeitas para clientes que não possuem demanda para alta produção
da máquina e dispensam a automação total dos setups.

A Esquadros® conta com uma sólida e capacitada equipe que se dedica
constantemente ao desenvolvimento e produção de Máquinas Dupla
de Telhas Esquadros Essencial® cada vez mais modernas e eficientes.

A linha Esquadros Essencial® foi desenvolvida para quem procura iniciar
seu negócio, ou adicionar um novo produto a seu portfólio, seu sistema
robusto garante toda a tranquilidade para a operação.

Catálogo

Videos

Fotos

Modelos

COMPARATIVO DA LINHA

CARACTERÍSTICAS	ESQUADROS ESSENCIAL®	ESQUADROS PRO®	ESQUADROS PREMIUM®
Velocidade Nominal	15 m/min	15/25 m/min	25/60 m/min
Tensão/Frequència/Ciclo de Trabalho	220 V 3F/60Hz/8h	380 V 3F/60Hz/8h	380 V 3F/60Hz/8h
Posicionamento (encoder)	1	1	2
Espessura mínima Espessura máxima Desbobinador	0,43 mm 0,65 mm Esquadros Essencial®	0,43 mm 0,65 mm Esquadros PRO®	0,43 mm 0,65 mm Esquadros PREMIUM®
Capacidade de Desbobinador(ton)	10 ton	15 ton	15 ton
Guilhotina motorizada	60 gpm	120 gpm	120 gpm
IHM	3" SIEMENS	7" SIEMENS	7" SIEMENS
Kit NR-12	opcional
Cromo-duro	opcional
Aparador de Borda	opcional	opcional
Motoredutor e Painel	•	opcional
Controle de Velocidade	•	opcional
Expansão hidráulica do mandril	•	opcional
Peeler hidráulico	•	opcional
Motorização do rolo peeler	•	opcional
Mesa de entrada pneumática	•	opcional
Carro de carga	•	opcional	opcional
Rebobinador de refilo	•	opcional	opcional
Aumento de velocidade 60m/min	•	•	opcional

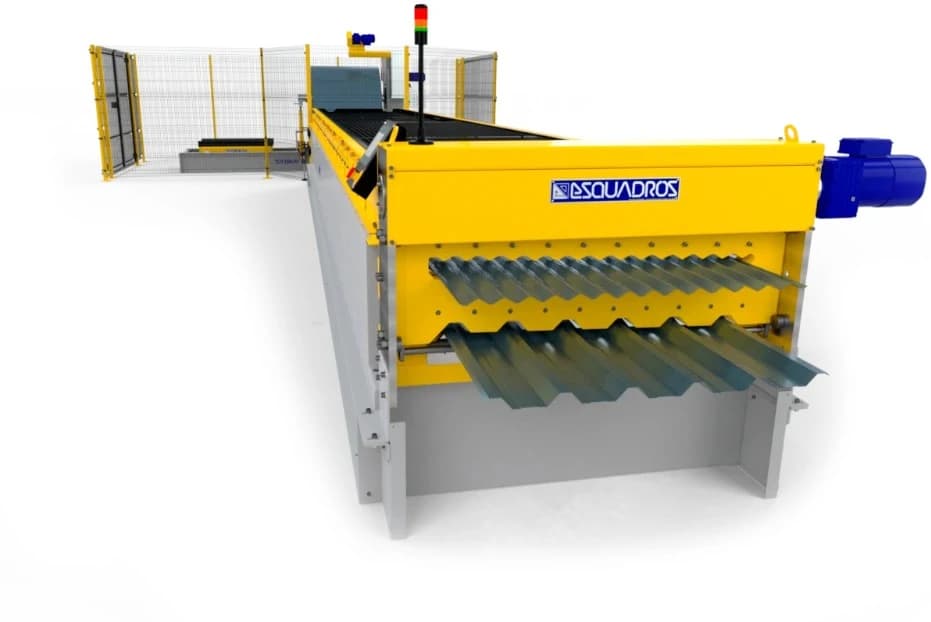

MÁQUINAS PARA TELHAS ESQUADROS ESSENCIAL®

• Preço acessível;
• Construção mecânica de alta qualidade;
• Motoredutores SEW;
• Software de Comando EXT;
• IHM touchscreen de 5” SIEMENS;
• Componentes eletroeletrônicos SIEMENS;
• Completamente segura conforme a NR-12;
• Alta qualidade do produto processado pela Máquina de telha;
• Instalação Plug & Play;
• Treinamentos e entrega na Esquadros® da documentação completa para transporte, instalação, operação e manutenção.

Características Técnicas Gerais

Peso máximo da bobina:	10.000 kgf
Largura Máxima:	1.260 mm
Espessura mínima da chapa:	0,43 mm
Espessura máxima da chapa:	0,65 mm
Velocidade nominal:	15 m/min
Tensão/ Frequência/ Ciclo de Trabalho:	380 V 3F/ 60 Hz/ 8h
Limite de escoamento máximo (L.E.):	240 N/mm²
Limite de resistência máximo (L.R.):	360 N/mm²

Equipamentos da Linha

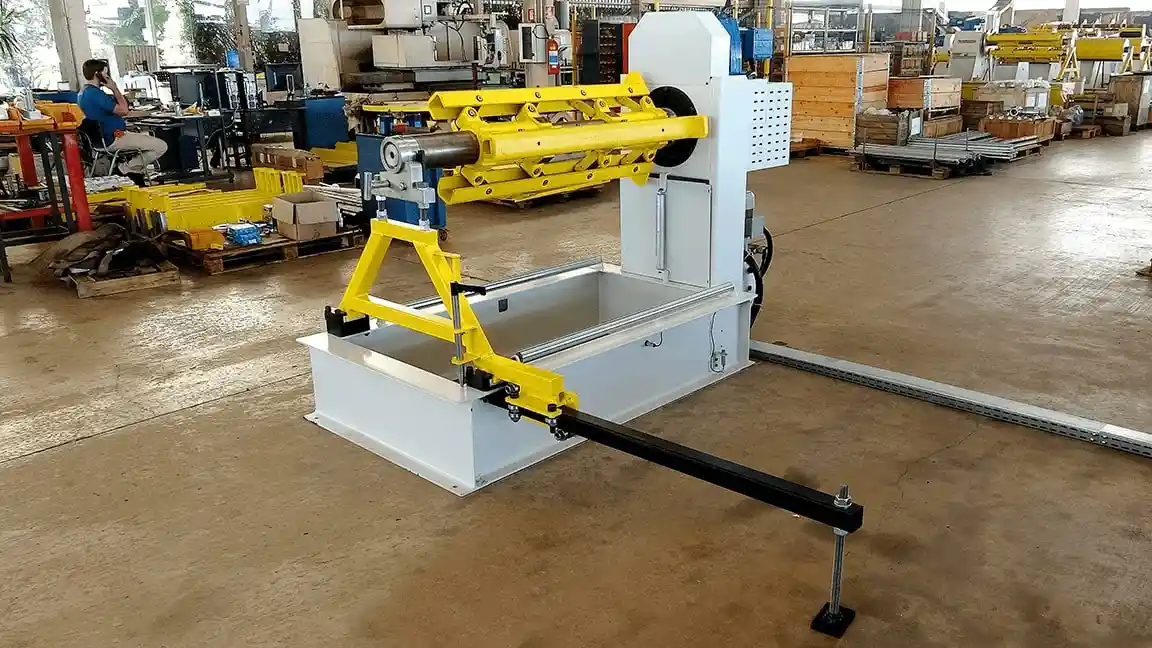

Desbobinador

Desbobinador Cavalete

Na Esquadros®, nos esforçamos para levar aos nossos clientes uma produção de alta qualidade, do início ao fim. Nossos desbobinadores foram projetados para segurar e desenrolar com segurança, controlando a velocidade, direção e viabilidade de seu material de trabalho, acreditamos que tudo começa com essa máquina.

Características
Capacidade de carga	10.000 kgf
Largura máxima	1.260 mm
Diâmetro externo máximo da bobina	1.200 mm
Diâmetro interno do mandril	20"
Acionamento do mandril	Manual

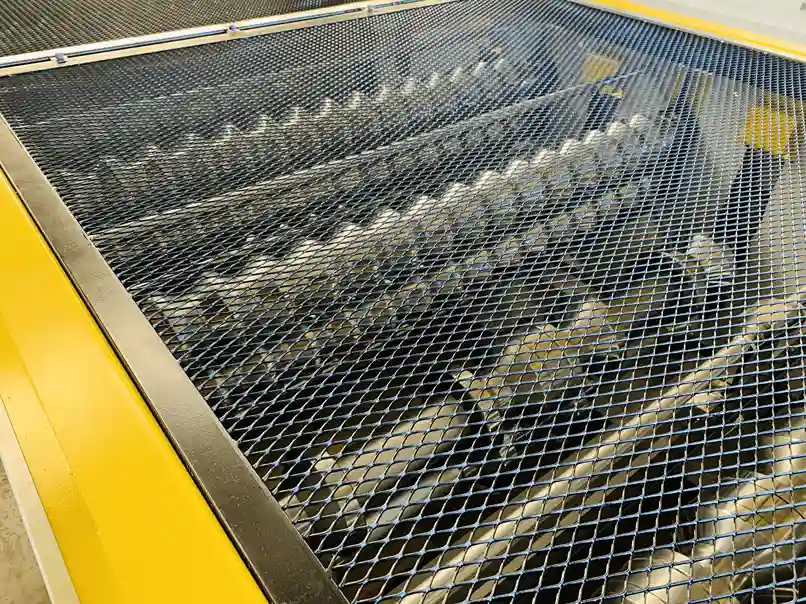

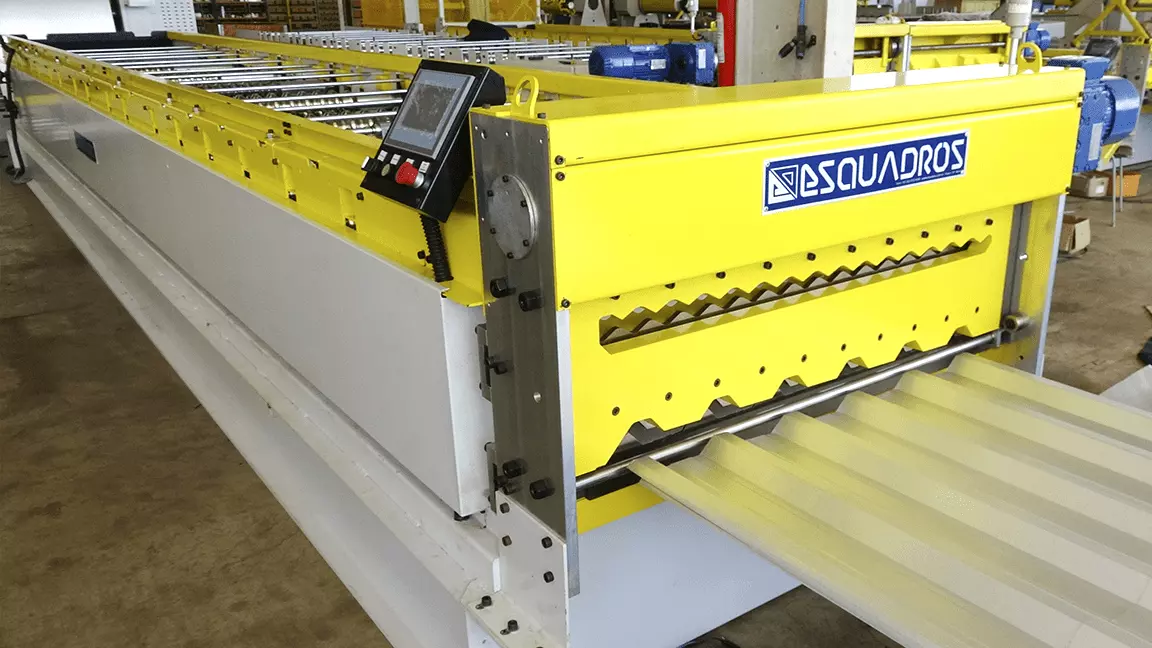

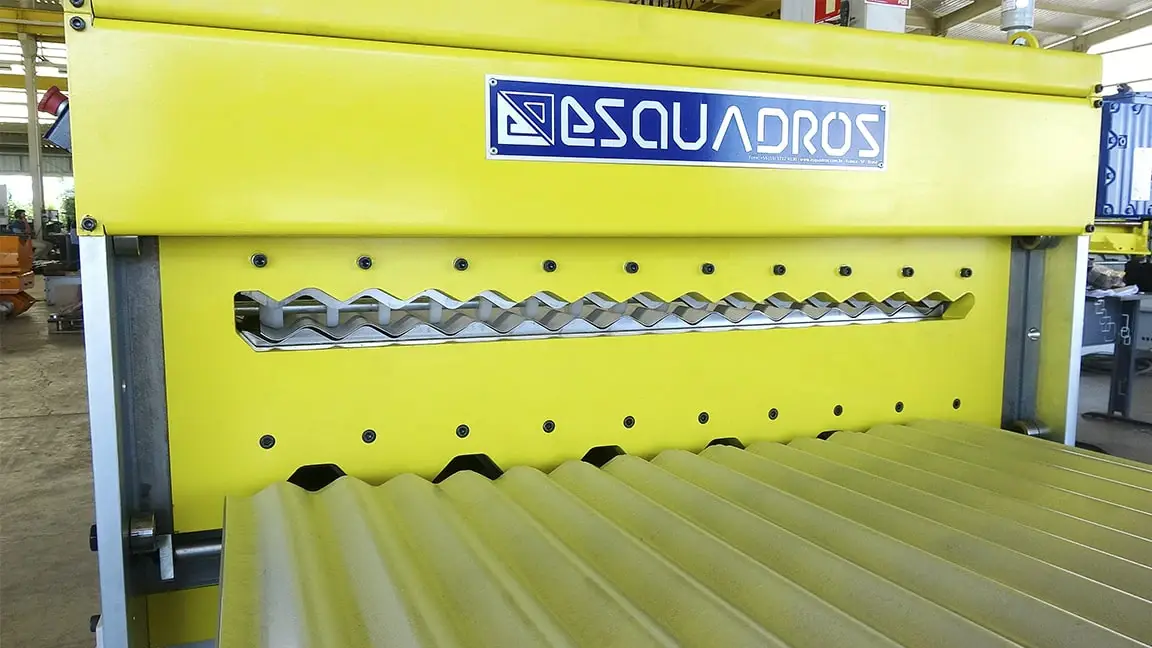

Bancada de Conformação

Bancada de Conformação DUPLA

Estágios de conformação: Trapézio 16 unidades - Ondulada 10 unidades.

Construída com alta tecnologia, as Bancada de Conformação da linha de máquina de telha Dupla conta com uma estrutura robusta, construída em aço soldado, com dispositivos para fixação e nivelamento. Mancais rolamentados, usinados em CNC, com sistema de regulagem de altura. Conjunto de eixos fabricado em aço SAE 1045, usinado em CNC. Buchas espaçadoras para centralização do ferramental. Mesa com guias laterais reguláveis para entrada da chapa na Bancada. Encosto da chapa rolamentado. Regulagem por manivelas.

Acionamento por motoredutor SEW de alto rendimento e baixa folga rigidamente acoplado diretamente no eixo de conformação. Possui encoder externo que monitora possível escorregamento da chapa e garante a precisão dos passos. Controle eletrônico do acionamento.

Opcionais

Revestimento de Cromo Duro

Revestimento do ferramental cilíndrico de conformação através de eletrodeposição de camada centesimal de cromo-duro, com o objetivo de melhorar as seguintes características: aumento da vida útil, resistência ao desgaste; resistência a corrosão; elevada dureza superficial (aproximadamente 70 HRC).

Aparador de Borda

Conjunto de facas circulares rotativas para aparar a borda da chapa, possibilitando produção de telhas sanduíche.

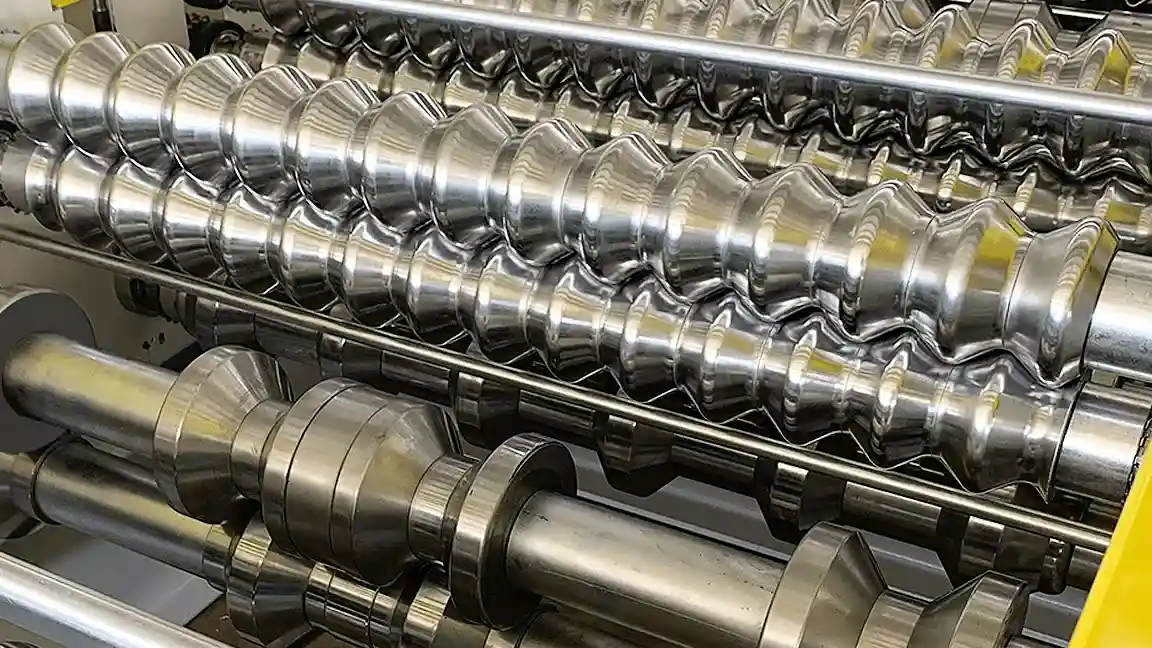

Ferramental Cilíndrico

Ferramental Cilíndrico de Conformação

Projetados e validados no software PROFIL, de tecnologia alemã, os projetos dos rolos de conformação, tem as tensões de conformação verificadas de acordo com as propriedades do material, proporcionando confiabilidade de que os rolos estarão aptos a conformar o perfil conforme as tolerâncias desejadas. Ferramental para fabricação de telhas metálicas com perfil trapezoidal 40 fabricado em aço especial, usinado em CNC com revestimento de CROMO-DURO, garantindo aumento da dureza superficial e resistência ao desgaste e corrosão.

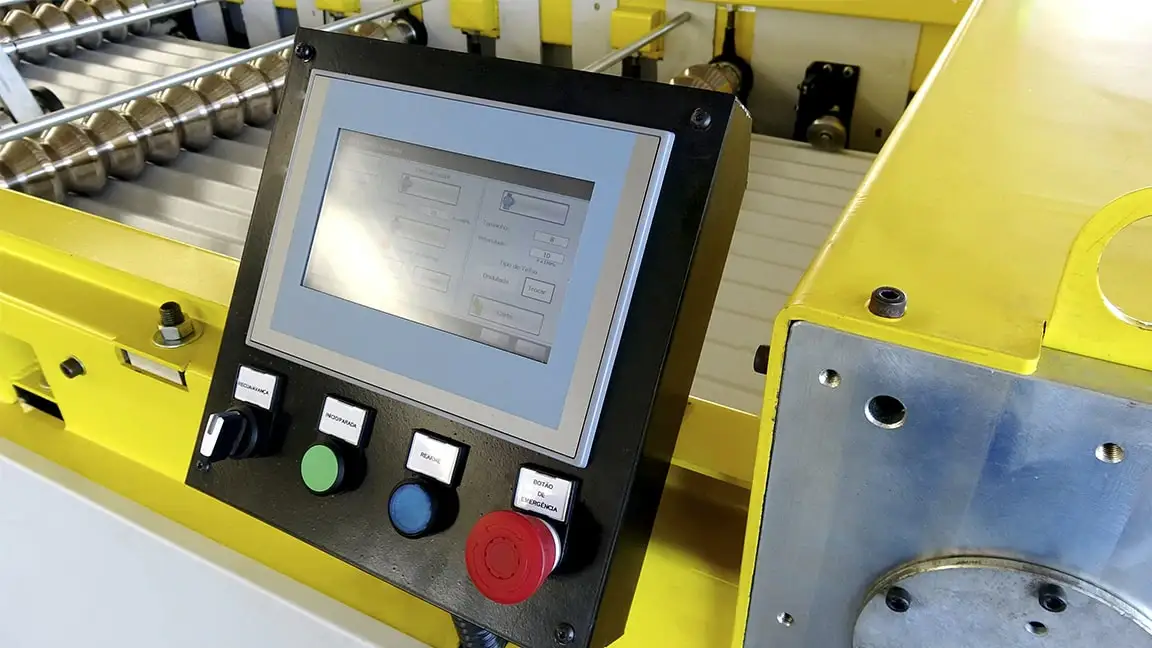

Painel de Comando

Painel de Comando Touchscreen Siemens

Projetado para atender as necessidades em uma escala ilimitada de funções, a superioridade do IHM SIEMENS controla todas as funções principais de operação da máquina de telha, proporcionando o máximo de eficiência, ampla flexibilidade e rentabilidade elevada. No Painel, as opções a cada tela tornam a operação extremamente simples, pode ser configurado ou monitorado programações de tamanhos diferentes de telhas de uma só vez com simples manuseio, garantindo uma produção moderna, rápida e precisa.

Guilhotina 60 Golpes/min

Guilhotina Rápida Motorizada

Guilhotina integrada construída aço usinado, retificado e parafusado, constituindo uma estrutura precisa e rígida. Facas fabricadas em aço especial VD2 cortado por eletroerosão à fio, com duas arestas de corte úteis, tratadas termicamente e retificadas garantem durabilidade e precisão no corte. Acionamento por motoredutor SEW de alto rendimento e baixa folga.

Características
Ciclos/ min em vazio	60 gpm
Guias do avental	Rolamentos
Acionamento	Motoredutor

Até 10x mais produtiva que modelos convencionais.

Kit NR-12

Totalmente Segura Conforme NR-12

Rede de Segurança para cumprir o requisito de Parada Segura (STO - Safe Torque Off).

Grades de proteção para proteção do perímetro e segurança da linha. Construídas com telas eletro-soldadas de aço no padrão BELGO PROTEC, com sistema de transferência de chaves (transfer key system), composto por bloco comutador no painel central de comando e chave de segurança codificada - com dupla chave - no portão de acesso que impede o acesso à zona de risco com a máquina em funcionamento e previne a partida da máquina com operadores presentes em zonas cegas da linha.
Torre luminosa para indicação visual do status de operação. Acionamento e desligamento precedido por sinal sonoro de alarme. A documentação completa da máquina inclui manuais de instalação, operação e manutenção, diagrama dos circuitos elétrico e hidráulico, lista de peças e outros.
