LÍNEAS DE CORTE TRANSVERSAL Y
LONGITUDINAL

LCTL ESQUADROS®

CONSTRUYA SU MÁQUINA

LÍNEAS DE CORTE TRANSVERSAL Y LONGITUDINAL - LCTL ESQUADROS®

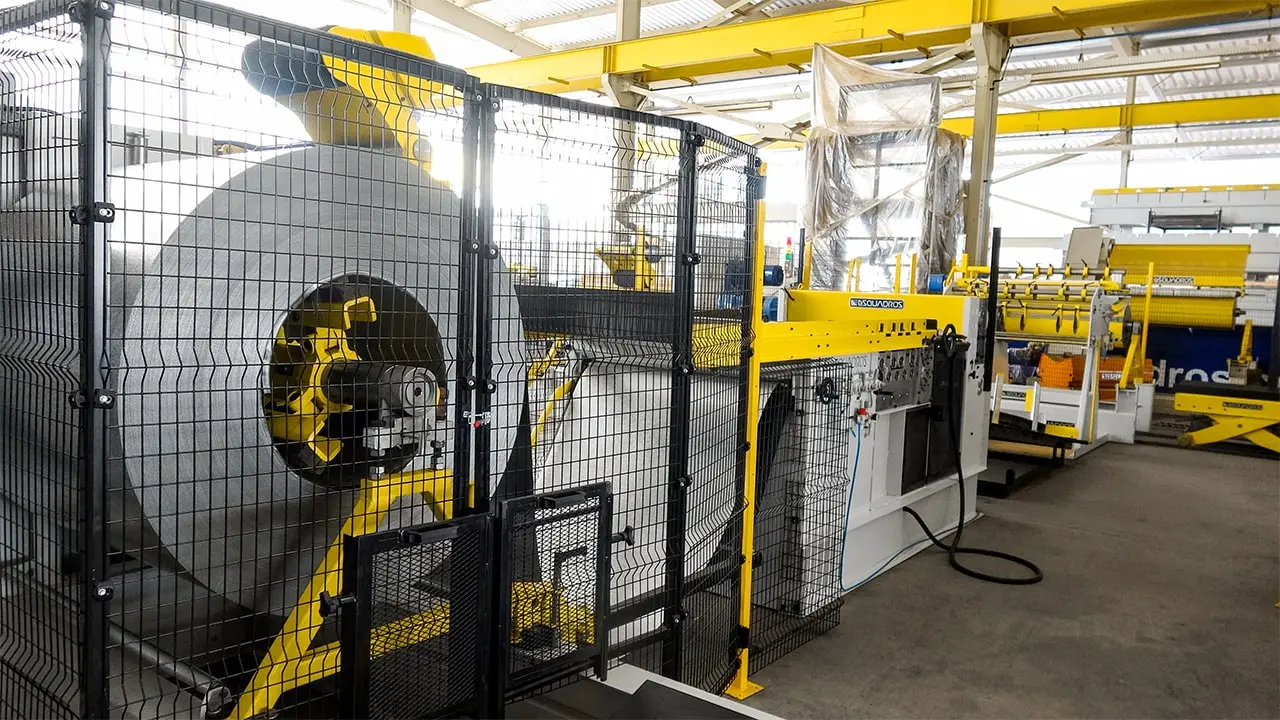

La Línea de Corte Longitudinal y Transversal Combinado - LCTL Esquadros®, desarrollada por Esquadros, es una solución revolucionaria, exclusiva e innovadora para el procesamiento de bobinas metálicas.


Permite que todas las operaciones de corte sean realizadas simultáneamente en una única máquina, produciendo piezas con medidas acabadas de ancho y largo - con precisión dimensional y geométrica - lo que elimina el corte por guillotina. Es capaz de cortar chapas, múltiples blanks, rebobinar e inclusive procesar múltiples blacks con rebobinado parcial al mismo tiempo.


Nuestras Líneas Combinadas de Corte Longitudinal y Transversal - LCTL Esquadros® se caracterizan por bajos tiempos de preparación, versatilidad, flexibilidad y bajos costos de operación.

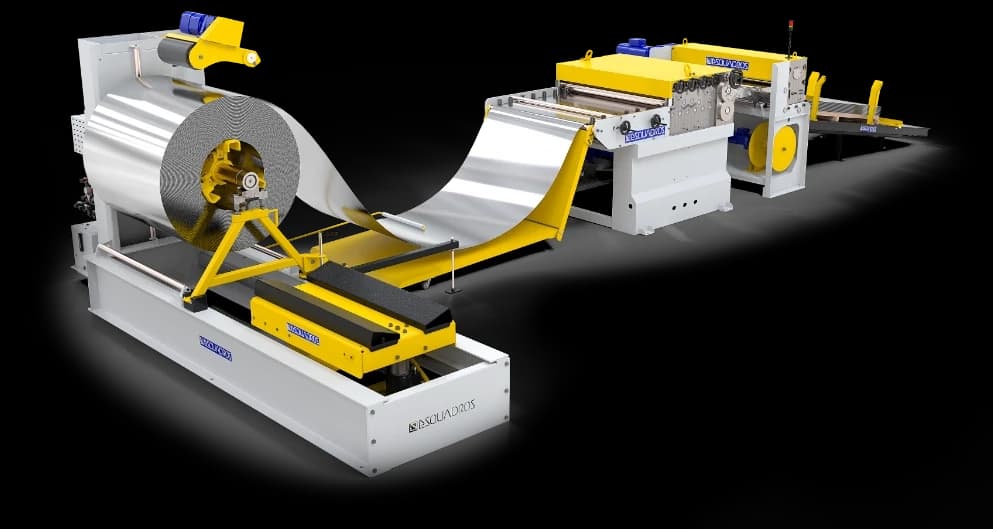

Línea de corte Combinado

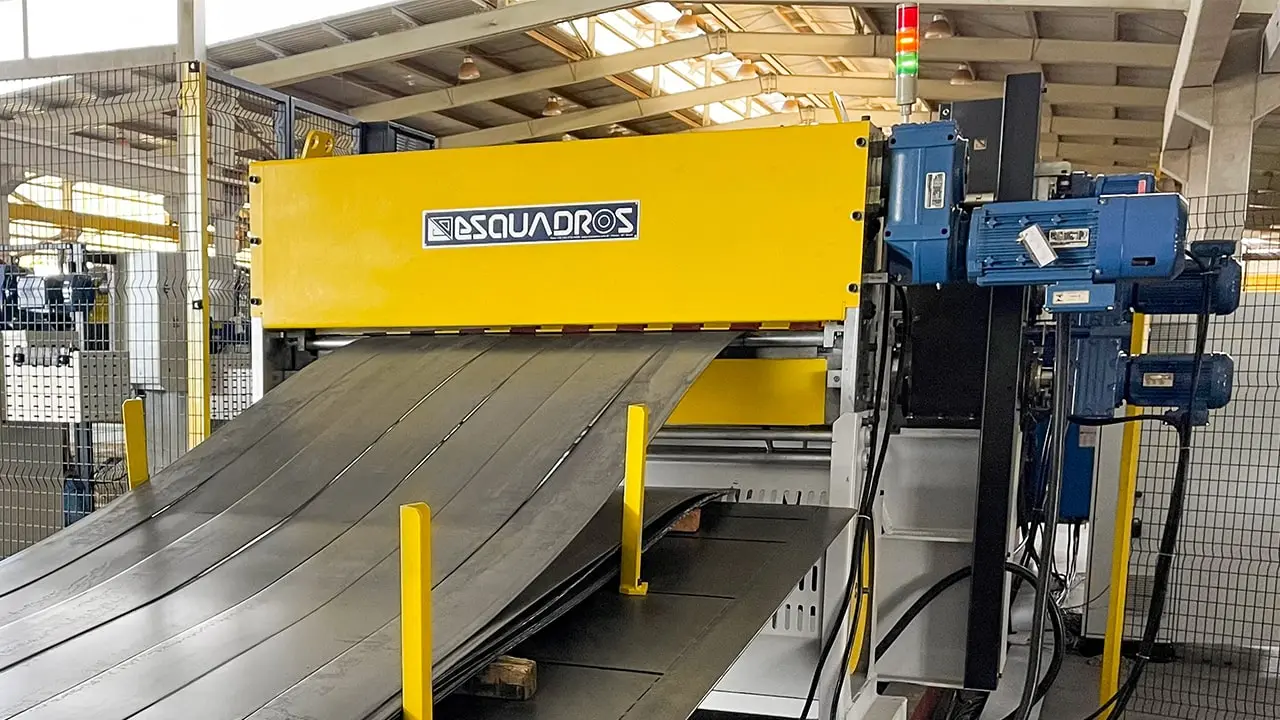

Línea de corte transversal y longitudinal

UN COMPLETO CENTRO DE SERVICIOS DE CORTE EN UNA ÚNICA MÁQUINA

La línea tiene un diseño flexible, con accesorios y opciones capaces de aumentar la productividad y la facilidad operativa, siempre en sintonía con las necesidades y requisitos reales del cliente.


Especialmente indicadas para industrias que fabrican productos metálicos a partir de bobinas, Líneas de Corte Transversal y Longitudinal - LCTL Esquadros® ya fueron aplicadas en segmentos como línea blanca; estanterías y góndolas; muebles de acero; refrigeración y HVAC; estructuras metálicas; electrocanales; luminarias; archivadores de acero; fabricantes y distribuidores de aluminio; centros de servicios de acero; entre otros.


DESCUBRA NUESTRA LÍNEA COMPLETA

linha-de-corte-transversal-e-longitudinal-combinado-1600.6-3E

LÍNEAS DE CORTE TRANSVERSAL Y LONGITUDINAL - LCTL 1600.6-3E

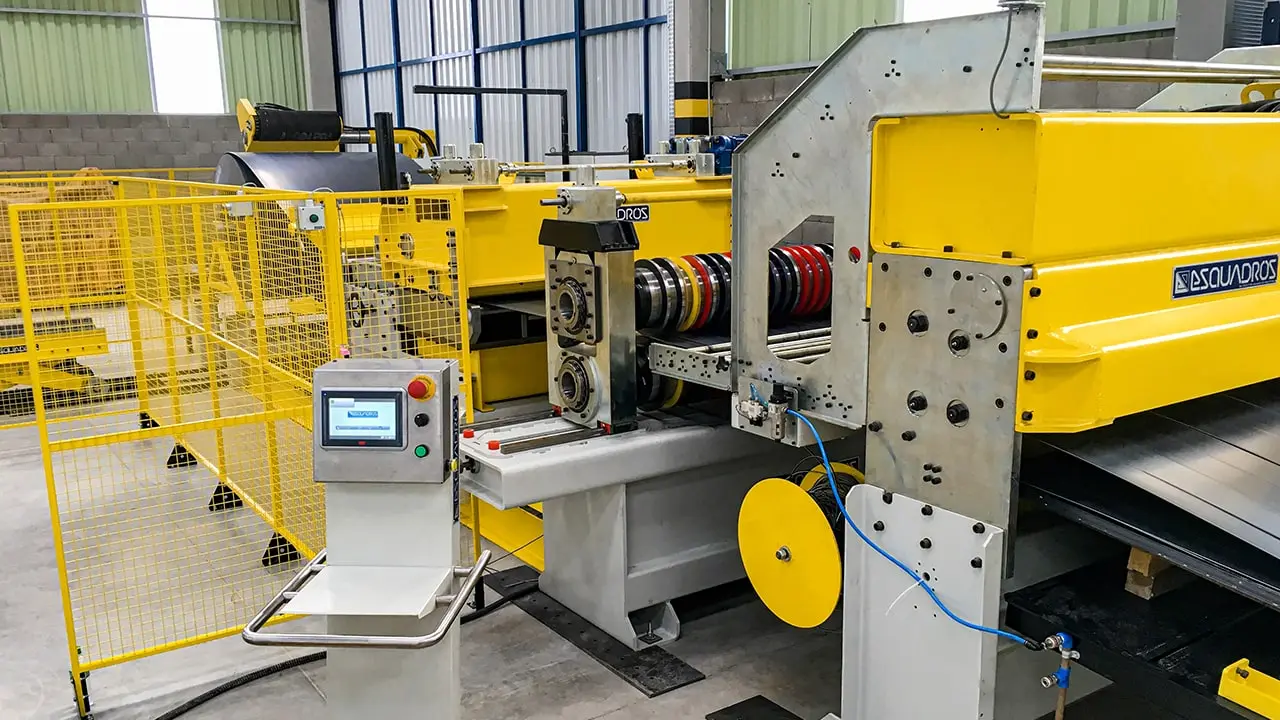

La Línea de Corte Transversal y Longitudinal 1600.6-3E Esquadros está compuesta por Desbobinador, Enderezadora con rodillos contraapoyo, Cizalla Rotativa, Guillotina Hidráulica, Mesa Pasante, Tensor, Rebobinador y Panel de Control Central. Procesan espesores de 0,45 mm a 6,35 mm en el lado transversal, de 0,45 mm a 3,20 mm en el lado longitudinal, una anchura de 1600 mm, una velocidad de 25-60 m/min y una capacidad de hasta 15 toneladas. Nuestros equipos son ideales para diversos segmentos de mercado y operaciones, como implementos viales, muebles de acero, silos y secadores, maquinaria y equipos, distribuidores de hierro y acero, estructuras metálicas, entre otros.

ícone-espesor

ESPESOR
Transversal.:
0,45 mm a 6,35 mm
Longitudinal.:
0,45 mm a 3,20 mm

ícone-anchura

ANCHURA
1600 mm

ícone-velocidad

VELOCIDAD
25-60 m/min

ícone-capacidad

CAPACIDAD
15.000 kgf

linha-de-corte-transversal-e-longitudinal-combinado-1300/1600.3E

LÍNEAS DE CORTE TRANSVERSAL Y LONGITUDINAL - LCTL 1300/1600.3E

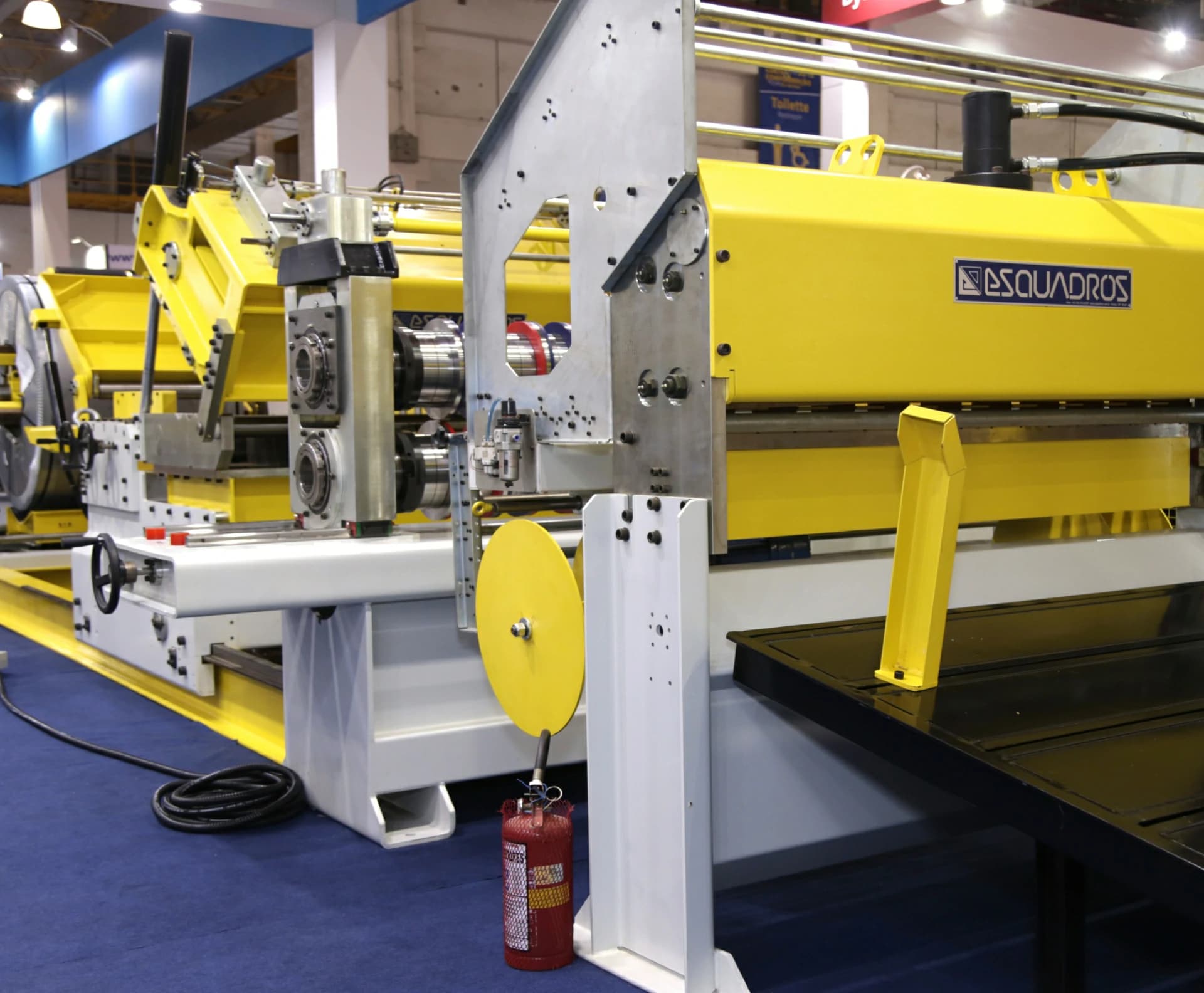

La Línea de Corte Transversal y Longitudinal Esquadros 1300/1600.3E está compuesta por Desbobinador, Enderezadora con rodillos contraapoyo, Cizalla Rotativa, Guillotina Motorizada, Mesa Pasante, Tensor, Rebobinador y Panel de Control Central. Procesan espesores de 0,45 mm a 3,20 mm transversalmente, de 0,45 mm a 3,20 mm longitudinalmente, anchuras de 1300/1600 mm, velocidades de 25-60 m/min y capacidades de hasta 15 toneladas. Nuestros equipos son ideales para diversos segmentos de mercado y operaciones, como embalajes metálicos, distribuidores de hierro y acero, construcción, mobiliario de oficina, industria automovilística, armarios y estanterías, electrodomésticos, muebles de acero, estructuras metálicas, estampación metálica, centros de servicio, silos y secaderos, paneles solares, construcción, petróleo y gas, electrocanales, tubos de acero y drywall, entre otros.

ícone-espesor

ESPESOR
Transversal.:
0,45 mm a 3,20 mm
Longitudinal.:
0,45 mm a 3,20 mm

ícone-anchura

ANCHURA
1300/1600 mm

ícone-velocidad

VELOCIDAD
25-60 m/min

ícone-capacidad

CAPACIDAD
15.000 kgf

línea-de-corte-transversal-y-longitudinal-1300/1600.2

LÍNEAS DE CORTE TRANSVERSAL Y LONGITUDINAL - LCTL 1300/1600.2

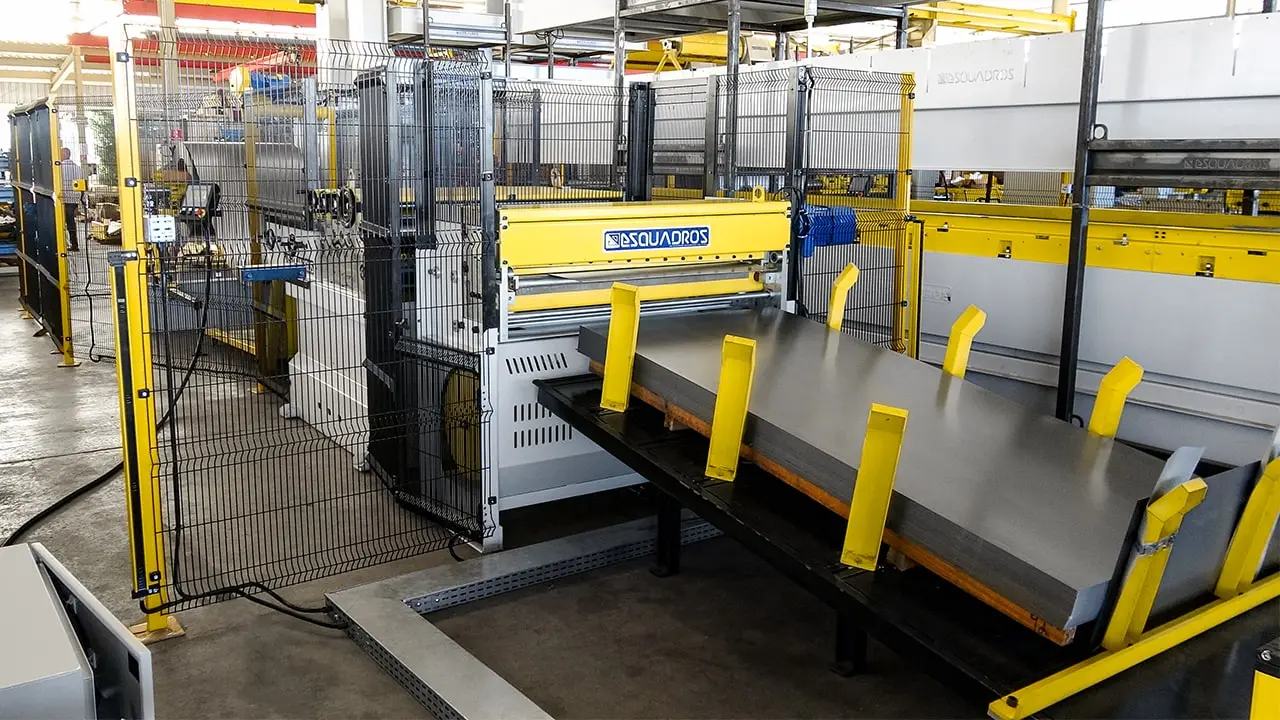

La Líneas de Corte transversal y Longitudinal 1300/1600.2 Esquadros está compuesta por Desbobinador, Enderezadora con rodillos contraapoyo, Cizalla Rotativa, Guillotina Motorizada, Mesa Pasante, Tensor, Rebobinador y Panel de Control Central. Procesan espesores de 0,45 mm a 2,65 mm en el lado transversal, de 0,45 mm a 2,00 mm en el lado longitudinal, una anchura de 1300/1600 mm, una velocidad de 25-60 m/min y una capacidad de hasta 15 toneladas. Nuestros equipos son ideales para diversos segmentos de mercado y operaciones, tales como estructuras metálicas, distribuidores de hierro y acero, estampado de metales, centros de servicio, silos y secadores, paneles solares, construcción, petróleo y gas, tubos de acero, drywall, embalajes metálicos, muebles de oficina, industria automovilística, armarios y estanterías, electrodomésticos, muebles de acero, entre otros.

ícone-espesor

ESPESOR
Transversal.:
0,45 mm a 2,65 mm
Longitudinal.:
0,45 mm a 2,00 mm

ícone-anchura

ANCHURA
1300/1600 mm

ícone-velocidad

VELOCIDAD
25-60 m/min

ícone-capacidad

CAPACIDAD
15.000 kgf

línea-de-corte-transversal-y-longitudinal-1260.1

LÍNEAS DE CORTE TRANSVERSAL Y LONGITUDINAL - LCTL 1260.1

La Línea de Corte transversal y Longitudinal 1260.1 Esquadros está compuesta por Desbobinador, Enderezadora con rodillos contraapoyo, Cizalla Rotativa, Guillotina Motorizada, Mesa Pasante, Tensor, Rebobinador y Panel de Control Central. Procesan espesores de 0,45 mm a 1,60 mm en el lado transversal, de 0,45 mm a 1,60 mm en el lado longitudinal, una anchura de 1260 mm, una velocidad de 25-60 m/min y una capacidad de hasta 15 toneladas. Nuestros equipos son ideales para diversos segmentos de mercado y actividades, como Línea Blanca, Muebles de Acero, Silos y Secadores, Máquinas y Equipamientos, Distribuidores de Hierro y Acero, Estructuras Metálicas, entre otros.

ícone-espesor

ESPESOR
Transversal.:
0,45 mm a 1,60 mm
Longitudinal.:
0,45 mm a 1,60 mm

ícone-anchura

ANCHURA
1260 mm

ícone-velocidad

VELOCIDAD
25-60 m/min

ícone-capacidad

CAPACIDAD
15.000 kgf

OPCIONES Y COMPARACIÓN DE MODELOS DE
CIZALLAS ROTATIVAS - TR ESQUADROS®

MODELOTR ESQUADROS® 100TR ESQUADROS® 140TR ESQUADROS® 210TR ESQUADROS® 210E

Espesor de chapa / número de cortes

1260.1

1300.2 - 1600.2

1300.3 - 1600.3

1300.3E - 1600.3E

0,45 mm

08

>21 - >18

>40

>40

0,60 mm

07

21 - 13

>40

>40

1,00 mm

05

15 - 10

>40

>40

1,20 mm

04

12 - 10

>40 - 33

33

1,60 mm

03

10 - 6

40 - 27

27

2,00 mm

✖️

7 - 4

28 - 19

19

2,25 mm

✖️

6 - 1

24 - 16

16

2,65 mm

✖️

5 - 3

20 - 14

14

3,20 mm

✖️

✖️

✖️

11

Anchos de las cuchillas deslizantes:

30 ou 40 mm

30 ou 40 mm

50 mm

50 mm

Opción: Kit de cuchillas convencionales.

✖️

✖️

✖️

✔️

Diámetro interno de las cuchillas:

ø98 mm

ø140 mm

ø210 mm

ø210 mm

Diámetro exterior de las cuchillas:

ø150 mm

ø200 mm

ø270 mm

ø310 mm

Anchura mínima de la tira:

Anchura de la cuchilla*

Anchura de la cuchilla*

Anchura de la cuchilla*

25 mm

CARACTERÍSTICAS PRINCIPALES

• Bobinas de hasta 15 toneladas;

• Anchos de hasta 1.600 mm;

• Espesores de 0,40 mm a 6,35 mm;

• Materiales de alta resistencia de hasta 1.800 N/mm²;

• Velocidades de hasta 60 m/min;


NUESTROS DIFERENCIALES

• Permite realizar todas las operaciones de corte posibles en una sola máquina,

incluido el corte de múltiples blanks con rebobinado parcial simultáneo;

• Producción de piezas con medidas de anchura y longitud acabadas, dimensiones y geometría precisas, que no requieren corte de guillotina;

• Calidad de corte perfecta sin rebabas;

• Precisión constante en escuadra y longitud, tolerancia de hasta 0,05 mm gracias

sistema de control de doble encoder en circuito cerrado;

• Facas da guilhotina com quatro arestas de corte, fabricadas em aço-ferramenta superior VD2, temperadas e revenidas à vácuo,

requieren menos afilado y tienen una vida útil más larga;

• Ejes de la enderezadora fabricados en acero de aleación superior, con dos tratamientos térmicos, rectificados con diámetros precisos y redondez perfecta;

• Diseño exclusivo de la enderezadora que proporciona mayor eliminación de tensiones residuales y mejor planitud de las chapas producidas;

• Construcción mecánica de la Cizalla Rotativa con precisión milimétrica y alta rigidez;

• Alta capacidad de corte con mínima deflexión de los ejes de la cizalla rotativa;

• Cuchillas circulares de acero especial importado de alta tenacidad y excelente ductilidad; Rectificadas, lapeadas y pulidas,

con baja rugosidad superficial; Templadas y revenidas al vacío; Requieren menos afilado y tienen mayor vida útil;

• Alta calidad de la superficie de la tira;

• Rebobinado preciso con excelente alineación de los bordes de los rodillos;

• Tensión suficiente aplicada a las tiras por el módulo tensor;

• Varias opciones de ajuste de rebobinado para alcanzar los niveles más altos de exigencia;

• Control electrónico inteligente de la velocidad de desbobinado;

• Alta productividad gracias a una notable reducción de los tiempos de preparación y a la optimización de los parámetros de automatización;

• Motores de alto rendimiento bien dimensionados y modernos sistemas de frenado regenerativo que garantizan una mayor eficiencia, un consumo mínimo de energía y sostenibilidad;

• Componentes de primera clase y alta calidad;

• Selección de accesorios y opciones que facilitan el funcionamiento y aumentan el rendimiento del conjunto;

• Seguridad total gracias al cumplimiento de la norma NR-12;

• Servicio posventa completo con alta capacidad de respuesta, apoyo total a su negocio durante todo el ciclo de vida del producto, servicio prestado por técnicos e ingenieros con experiencia y conocimientos especializados, alta disponibilidad de piezas y servicios.
