PERFILADORAS DE TEJAS
ESQUADROS®
ESQUADROS PRO® OND17
Ideal para clientes que buscan reducir costos fijos, menos mano de obra en la fábrica.
La Esquadros® cuenta con un equipo sólido y calificado que se dedica constantemente para el desarrollo y producción de perfiladoras de tejas cada vez más modernas y eficientes.
Nuestras perfiladora de tejas OND17 de la Línea ESQUADROS PRO® son el resultado de una gran inversión en desarrollo, posibilitando la producción de tejas metálicas onduladas 17 en espesores de hasta 0,65mm totalmente dentro de las normas NBR 14513 y NBR 14514.
COMPARACIÓN ENTRE LÍNEAS
| CARACTERÍSTICAS | ESQUADROS ESENCIAL® | ESQUADROS PRO® | ESQUADROS PREMIUM® |
|---|---|---|---|
PERFILADORAS DE TEJAS ESQUADROS PRO®
• Construcción mecánica de alta calidad;
• Motorreductores SEW;
• Software de control PRO10;
• IHM con pantalla touchscreen de 7” SIEMENS;
• Componentes electro-electrónicos SIEMENS;
• Completamente segura de acuerdo con la norma NR-12;
• Alta calidad del producto procesado por la perfiladora de tejas;
• Lo mejor coste-beneficio del mercado;
• Entrenamiento y documentación completa para transporte, instalación, operación y mantenimiento realizados en Esquadros® y en la fábrica del cliente al inicio de la marcha.
| CARACTERÍSTICAS TÉCNICAS GENERALES | |
|---|---|
Peso máximo de la bobina | 15.000 kgf |
Anchura máxima | 1.300 mm |
Espesor mínimo de la chapa | 0,43 mm |
Espesor máximo de la chapa | 0,65 mm |
Velocidad nominal | 25 m/min |
Tensión/Frecuencia/Ciclo de trabajo | 380 V 3F/ 60 Hz/ 8h |
Límite de salida máximo (L.E.) | 240 N/mm² |
Límite de resistencia máxima (L.R.) | 360 N/mm² |
EQUIPAMENTOS DA LINHA

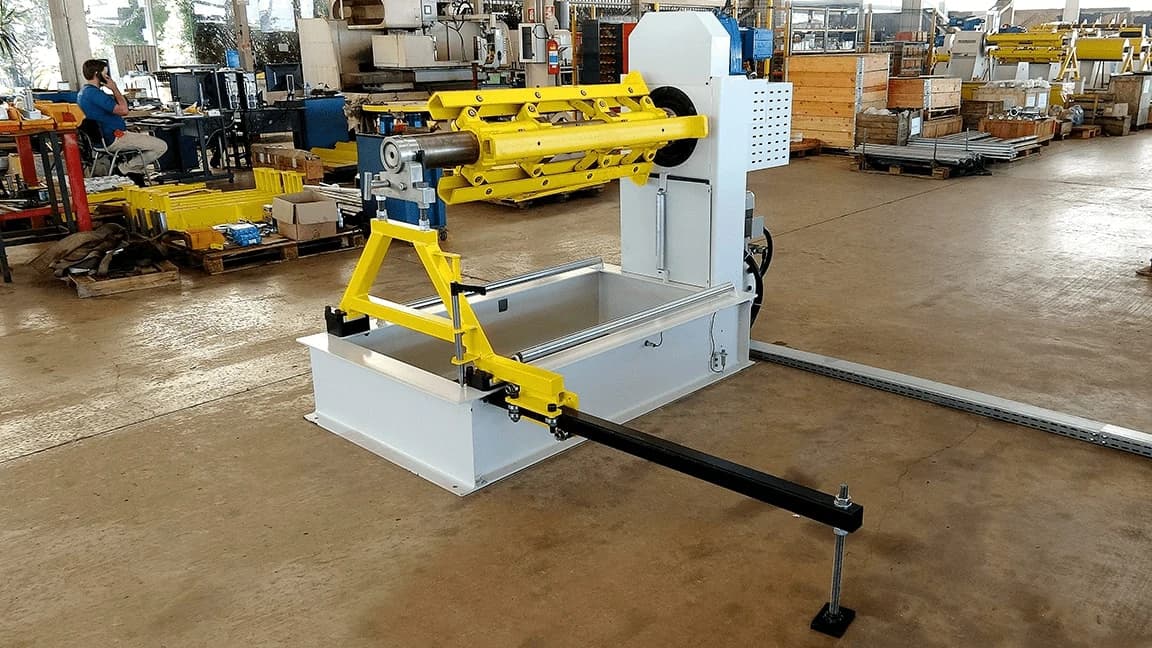

DESBOBINADOR

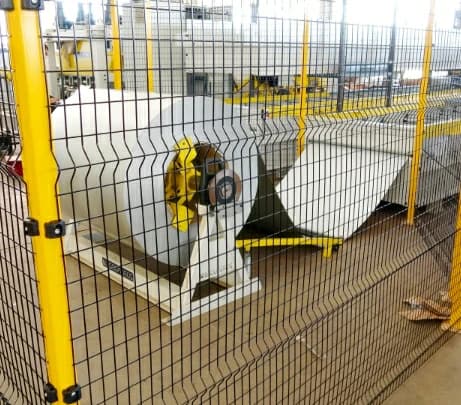

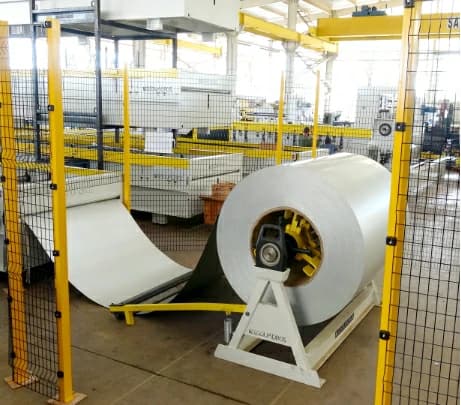

Desbobinador Manual Standard
En Esquadros®, s, nos esforzamos por ofrecer a nuestros clientes una producción de alta calidad de principio a fin. Nuestros desbobinadores están diseñados para fijar y desbobinar de forma segura, controlando la velocidad, dirección
y viabilidad de su material de trabajo, creemos que todo comienza con esa máquina.
| Capacidad de carga | 15 ton |
| Anchura máxima | 1.300 mm |
| Diámetro exterior máximo de la bobina | 1.500 mm |
| Diámetro interior del mandril | 20" |
OPCIONAL
MOTORREDUCTOR Y PANEL
Motorreductor para accionamiento eléctrico del desbobinador y panel de control con botones de avance y retroceso, botón de emergencia y lámpara piloto. Posee entradas y salidas para recibir señal de parada.
CONTROL DE VELOCIDAD
Control electrónico de la velocidad del desbobinador. El variador de frecuencia con software especial para la supervisión del circuito varía la velocidad de desbobinado y elimina el accionamiento automático del motor que puede producirse en el ciclo del proceso.
EXPANSIÓN HIDRÁULICA DEL MANDRIL
Unidad hidráulica para accionar la expansión del mandril del desbobinador, mediante un cilindro hidráulico.

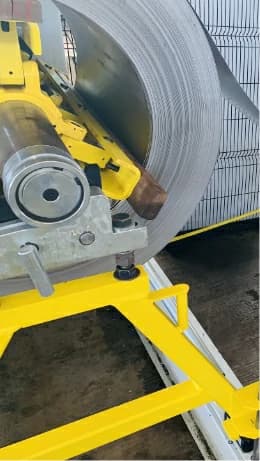

PELLER HIDRÁULICO
Peeler acoplado a la estructura del desbobinador, compuesto por una estructura robusta, un brazo prensador accionado hidráulicamente y un rodillo con función de contra-retroceso. Puede presionar la punta de la plancha al inicio de la operación.
MOTORIZACIÓN DEL RODILLO PELLER
La motorización del rodillo del brazo prensador (peller), facilita el proceso de introducción de la plancha al inicio de la operación.
CARRO DE CARGA PARA DESBOBINADOR
Con elevación hidráulica y movimiento motorizado, hace que la operación de colocación y cambio de la bobina sea un proceso más seguro y ágil.

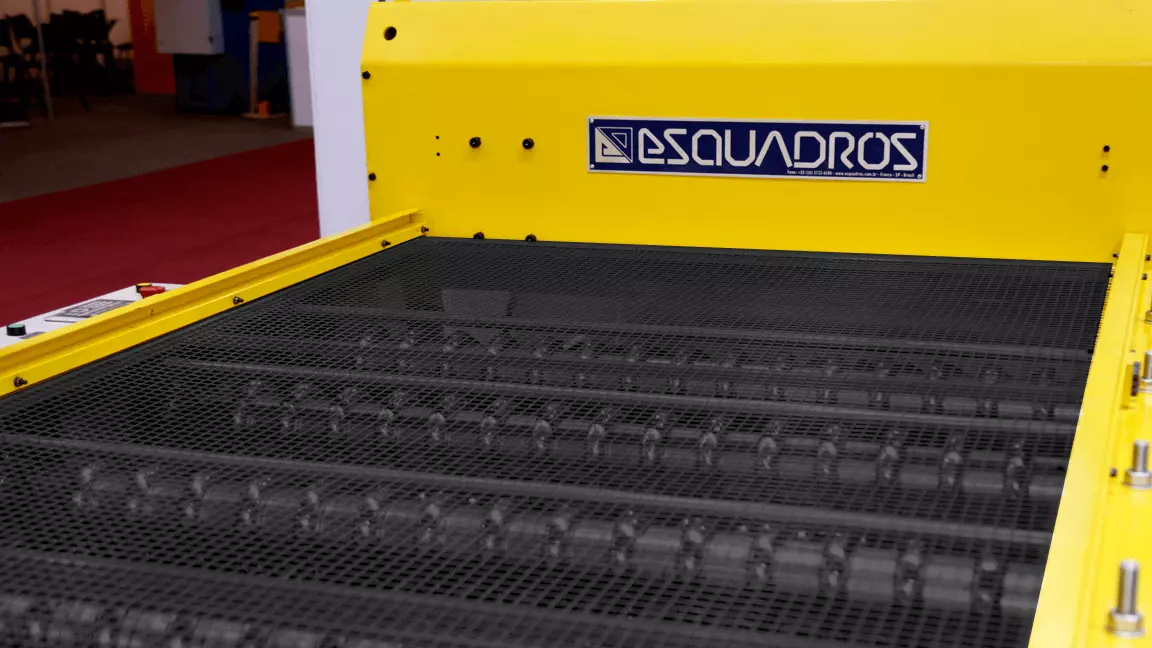

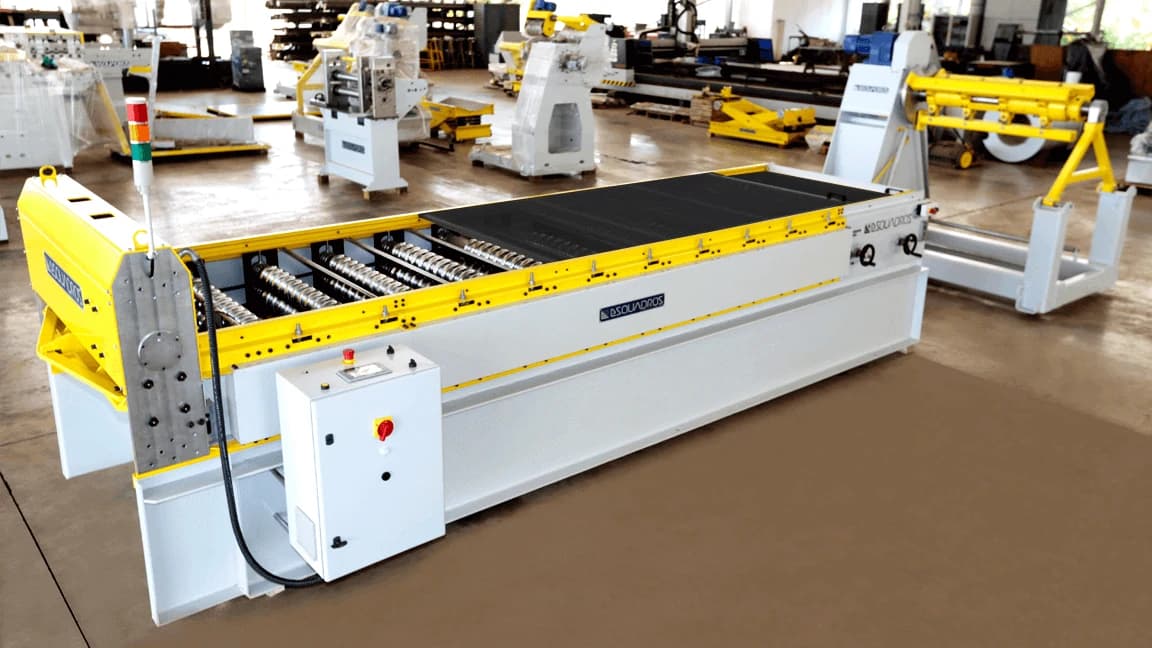

BANCO DE CONFORMACIÓN

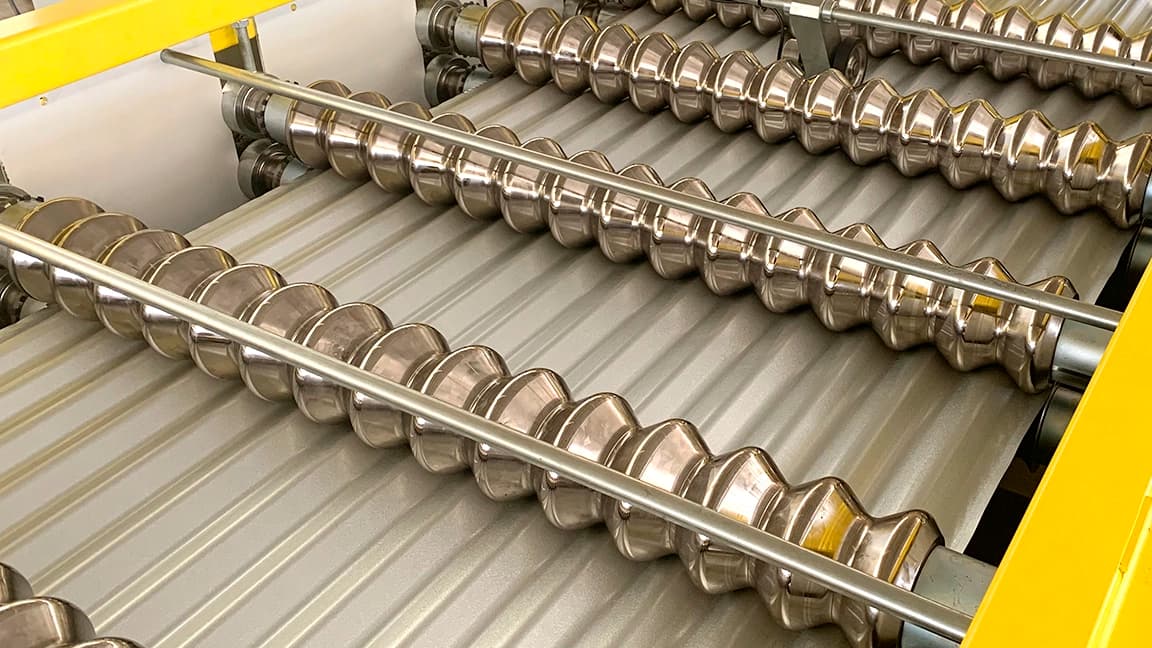

Banco de conformación OND17
Etapas de conformación: 10 unidades.
Construidos con alta tecnología, los bancos de conformación de la línea de perfiladoras de tejas OND17 poseen estructura robusta, construidos en acero soldado, con dispositivos para fijación y nivelación. Rodamientos de rodillos, mecanizados en CNC, con sistema de regulación de altura. Conjunto de ejes en acero SAE 1045, mecanizado CNC. Bujes distanciadores para centralización de las herramientas. Mesa con guías laterales regulables para entrada de placas en el banco. Respaldo de chapa con rodillos. Regulación mediante manivelas.
Accionamiento por motorreductor SEW de alta eficiencia y baja holgura rígidamente acoplado directamente al eje de conformación. Posee un encoder externo que controla el posible deslizamiento de la chapa y garantiza la precisión de los pasos. Control electrónico del accionamiento.
OPCIONAL
MESA DE ENTRADA
Mesa de entrada soportada por ruedas y movimiento articulado por cilindro hidráulico, facilita el proceso de introducción de la placa en el banco al inicio de la operación, reduciendo la intervención del operario en la manipulación de la placa en la zona de riesgo.
RECORTADORA DE CANTOS
Conjunto de cuchillas circulares giratorias para recortar el canto de la chapa, permitiendo la producción de tejas termoacústicas (tejas sándwich).
REBOBINADOR DE REFILO
Para rebobinar el recorte realizado por la recortadora de cantos, garantiza un rebobinado limpio y denso, accionado por motorreductores de alto rendimiento, con control y regulación electrónica del par.

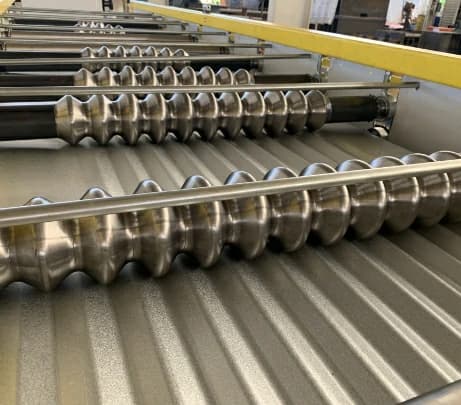

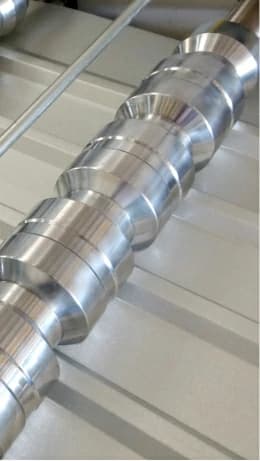

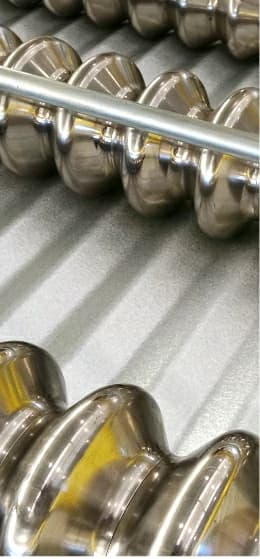

HERRAMIENTAS CILÍNDRICAS

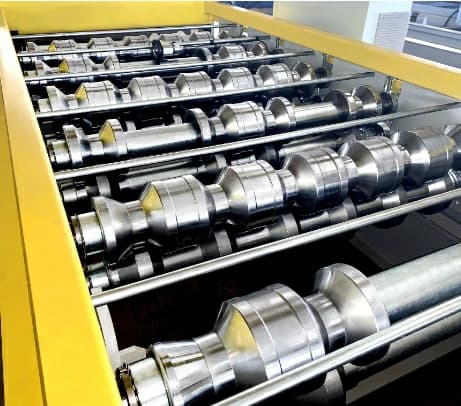

Herramientas de conformación cilíndricas
Herramientas fabricadas en acero especial, mecanizadas por CNC, para la fabricación de tejas metálicas con perfil trapezoidal.
Incluye revestimiento de cromo duro mediante electrodeposición, aumentando las siguientes características: mayor vida útil, resistencia al desgaste; resistencia a la corrosión; alta dureza superficial (aproximadamente 70 HRC); bajo coeficiente de fricción. Especialmente recomendada para procesar materiales con superficies sensibles.

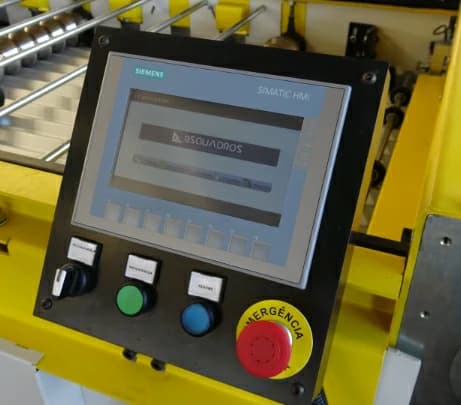

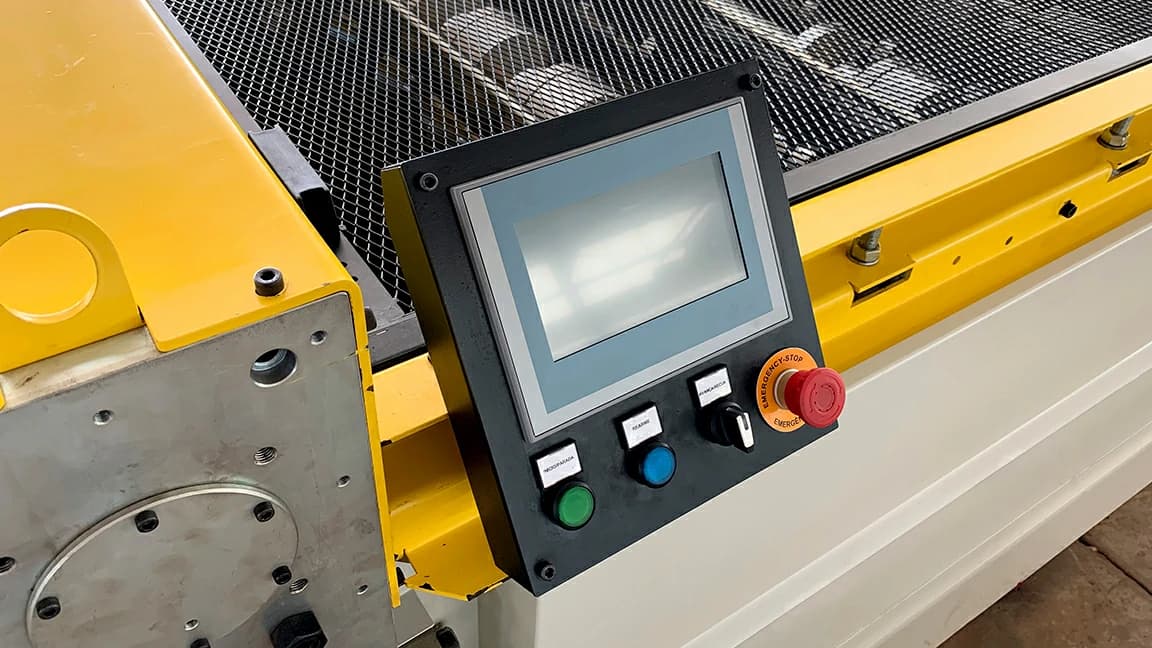

PANEL DE CONTROL
Panel de control con pantalla touch-screen Siemens
Diseñado para satisfacer las necesidades de una gama ilimitada de funciones, el IHM superior de SIEMENS controla todas las principales funciones operativas de la perfiladora de tejas, proporcionando la máxima eficiencia, amplia flexibilidad y alta rentabilidad. En el Panel, las opciones de cada pantalla hacen que el funcionamiento sea extremadamente fácil, se pueden configurar o monitorizar diferentes programas de formatos de teja a la vez con un manejo simple, asegurando una producción moderna, rápida y precisa.

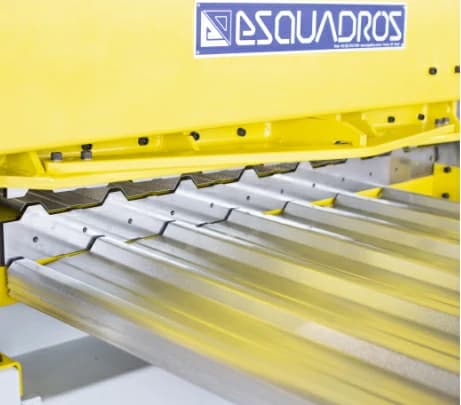

GUILLOTINA 120 GOLPES/MIN

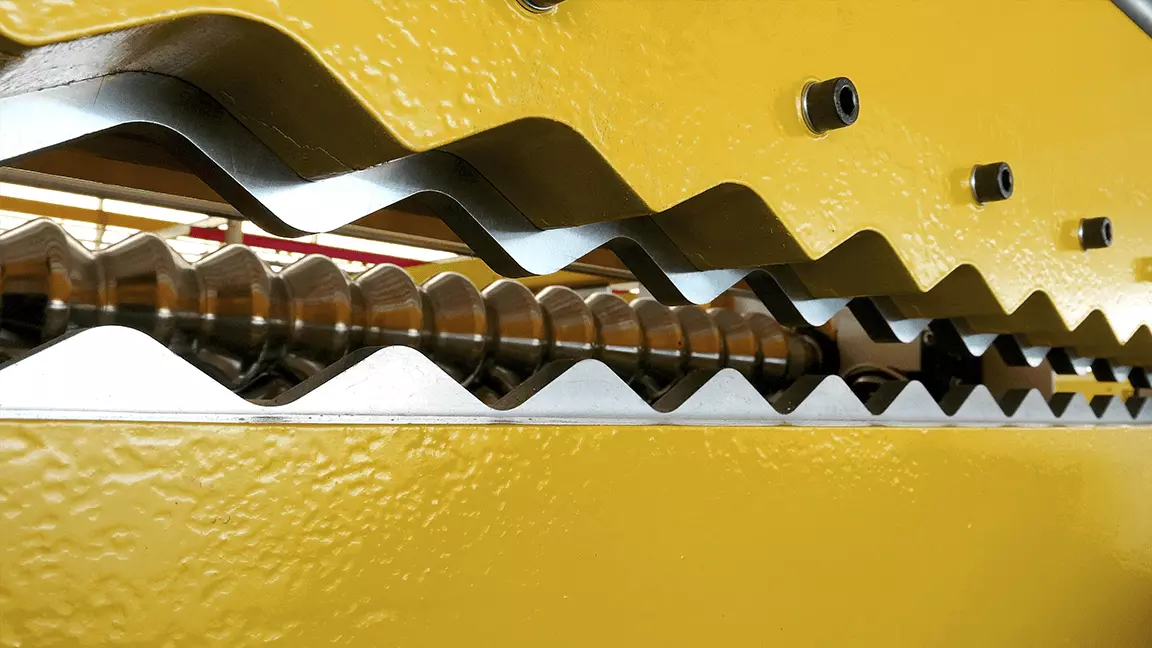

Guillotina 120 Golpes/min
Guillotina rápida motorizada, compuesta de estructura robusta y alta tecnología, todos los contactos rodados, accionamiento por motorreductor SEW de alto rendimiento y bajo holgura, cuchillas de acero especial VD2 con 2 hilos de corte útiles, garantiza hasta 10 veces más productividad que los modelos convencionales.
Hasta 10 veces más productivo que los modelos convencionales.
| Ciclos/min en vacío | 120 gpm |
| Guías del delantal | Rodamientos |
| Accionamiento | motorreductor |

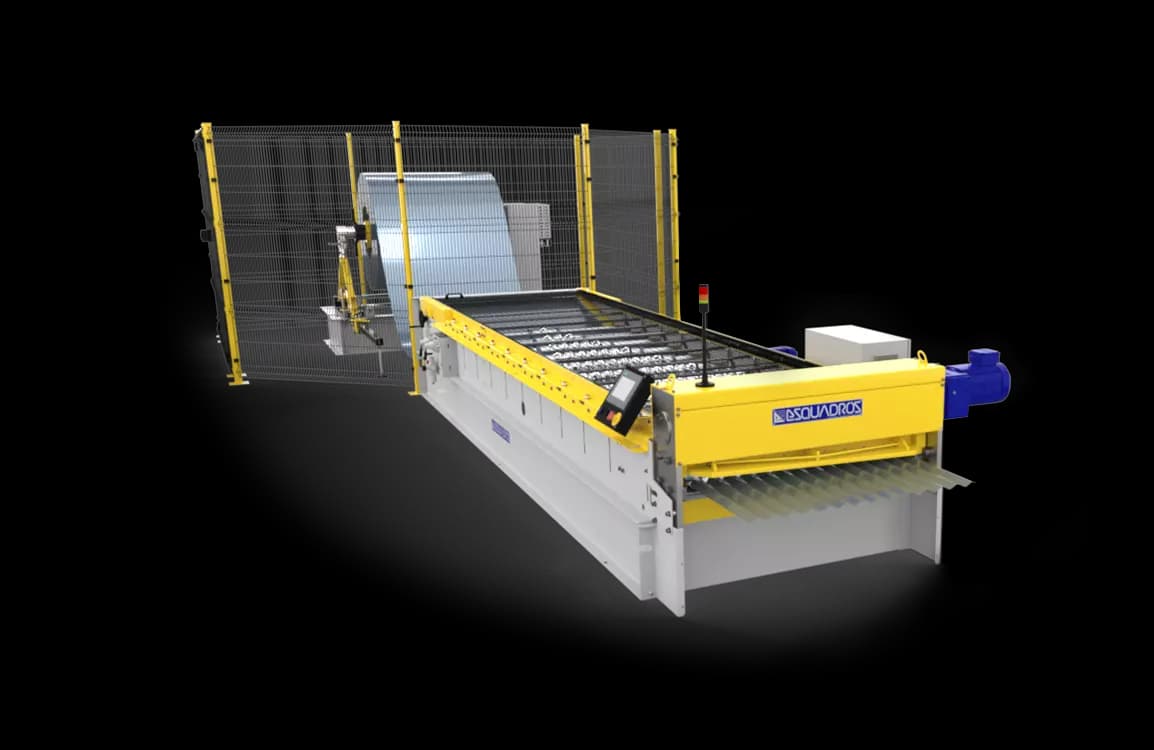

KIT NR-12
Totalmente segura en conformidad con la norma NR-12
Red de seguridad para cumplir el requisito de parada segura (STO - Safe Torque Off).
Redes de protección para la protección perimetral y la seguridad de la línea. Construidas con rejas de acero electrosoldado según norma BELGO PROTEC, con sistema de transferencia de llave (transfer key system), que consiste en un bloque de interruptores en el panel de control central y una llave de seguridad codificada -con doble llave- en la puerta de acceso que impide el acceso a la zona de riesgo con la máquina en marcha y evita el arranque de la máquina con operarios presentes en zonas ciegas de la línea.
Torre luminosa para la indicación visual del estado de funcionamiento. Accionamiento y desactivación precedidos de una señal de alarma acústica. Documentación completa de la máquina que incluye manuales de instalación, funcionamiento y mantenimiento, diagrama de circuitos eléctricos e hidráulicos, lista de piezas, etc.
PERFILADORA DE TEJAS ESQUADROS ESQUADROS®
Las perfiladoras de tejas metálicas Esquadros® son modelos de desempeño superior, con proceso de fabricación revolucionario y modelo industrial con patente requerida.
Todos nuestros diseños de los rodillos de conformación son diseñados y validados en el software PROFIL, de tecnología alemana, que verifica las tensiones de conformación de acuerdo con
las propiedades del material, generando confianza de que los rodillos estarán aptos para conformar el perfil según las tolerancias deseadas.
Nosotros conocemos las expectativas de nuestros clientes y proponemos suministrar máquinas excelentes, capaces de producir perfiles de alto nivel de calidad.
Cada una de nuestras perfiladoras es rigurosamente probada dentro de la Esquadros y aprobada antes de la entrega al cliente.
DIMENSIONALES Y MODELOS DE TEJAS
Producción de tejas normalizadas según
NBR 14513 y 14514

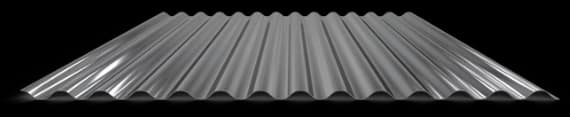

OND17
TR25X1020
TR35X1050
TR40X980
TR40X1020
POR QUÉ ESQUADROS® ES LA MEJOR OPCIÓN?
• Porque es una empresa que proporciona asistencia técnica permanente;
• Porque por 36 años Esquadros® ha cumplido todos sus compromisos con los clientes;
• Porque las máquinas son totalmente seguras de acuerdo con la NR12;
• Porque los diseños de sus máquinas son tecnológicos y perfectos;
• Porque las máquinas son testadas minuciosamente para garantizar calidad y desempeño;
• Porque los componentes son de marcas como Gerdau, Arcelor Mital, Siemens, SEW, SICK, Schmersal, Belgo Bekaert, etc;
• Porque el cliente recibe la máquina en el plazo contratado;
• Porque los precios tienen la mejor relación costo x beneficio y las máquinas se pagan solas;
• Porque la Esquadros® garantiza el cambio por un modelo superior de acuerdo con las necesidades de crecimiento del negocio del cliente;
• Porque tienen todas las acreditaciones y financiaciones disponibles en Brasil:
Finame - Leasing - Proger - Cartão BNDES - FCO - FINEP - BANCO DO NORDESTE
