PERFILADORA DE PERFIL DE CONDUCTO

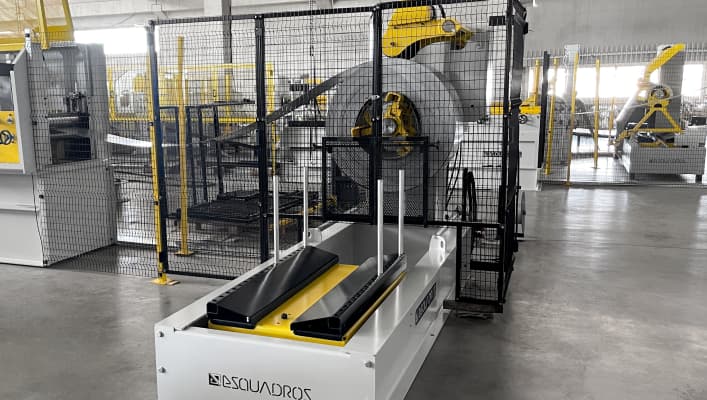

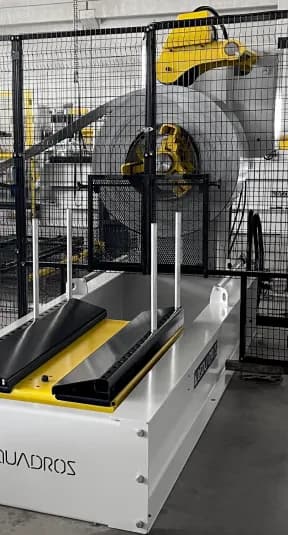

DESBOBINADOR PRO/PREMIUM
El Desbobinador cuenta con una estructura robusta de acero, soldada, y soporte de contrafuerte del eje. El mandril está compuesto por tres palas que garantizan la perfecta fijación de la bobina. Soportes con rodamientos. Al girar una única tuerca en el eje principal, el mandril expande el diámetro y se ajusta al diámetro interno de la bobina, garantizando una fijación centralizada. La máquina está pintada con pintura epoxi en gris estándar RAL 7035 y amarillo 5Y8/12.
| Características técnicas | |
|---|---|
Capacidad de carga del desbobinador: | 6.000 kgf |
Diámetro externo máximo de la bobina: | 20" |
Diámetro interno de la bobina: | 20" |
Accionamiento: | Arrastre |
Frenado: | Ajuste Manual |

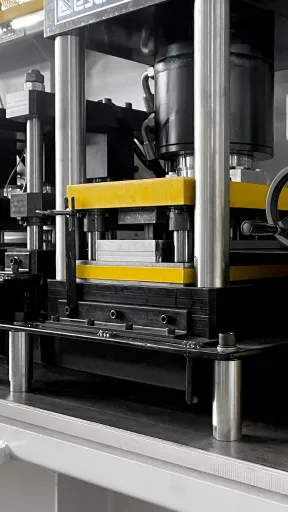

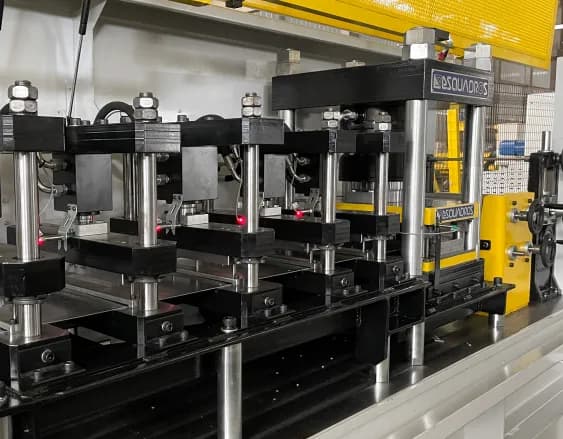

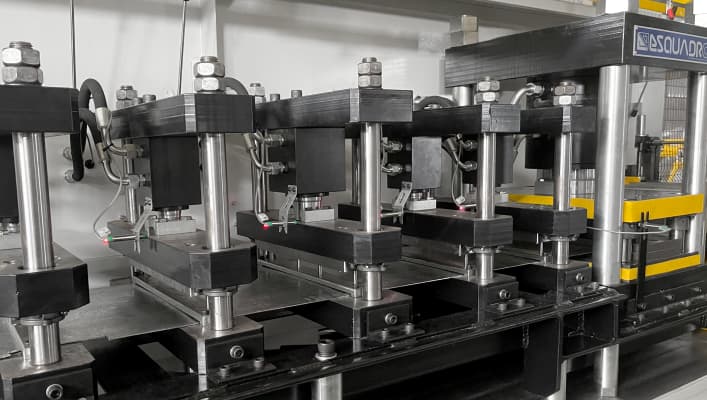

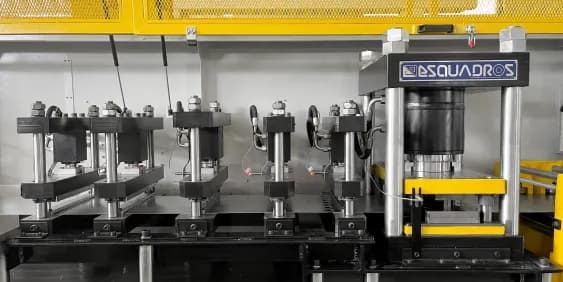

BANCO HIDRÁULICO PARA ESTAMPADO
Banco hidráulico para estampado compuesto por bases robustas construidas en acero, mecanizadas y rectificadas. Accionado por un cilindro hidráulico. Redimensionamiento del sistema hidráulico para el funcionamiento de la línea. Para estampados, la velocidad máxima de la línea está limitada por la capacidad de flujo de la unidad hidráulica y la potencia del servomotor que acciona la traslación del cabezal de corte.
| Características técnicas | |
|---|---|
Ancho útil: | 400 mm |
Número de prensas: | 04 |
Capacidad de prensa 1: | 90,0 tonf |
Capacidad de prensa 2: | 8,0 tonf |
Capacidad de prensa 3: | 8,0 tonf |
Capacidad de prensa 4: | 8,0 tonf |
Capacidad total de prensas ~ 114,0 tonf: |

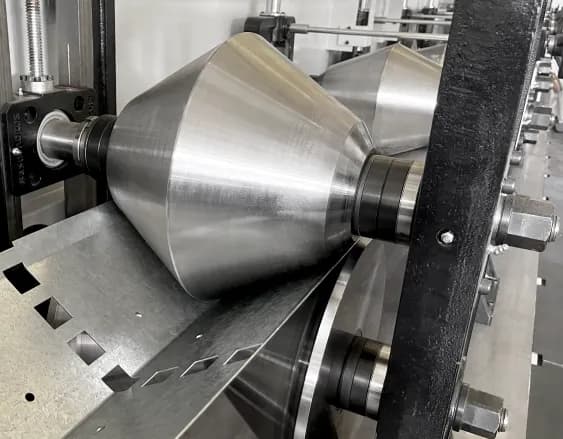

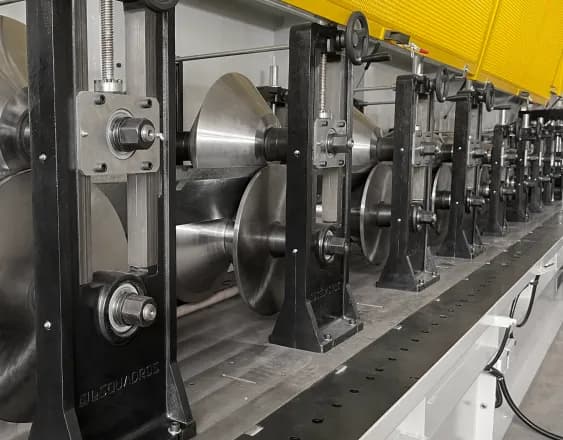

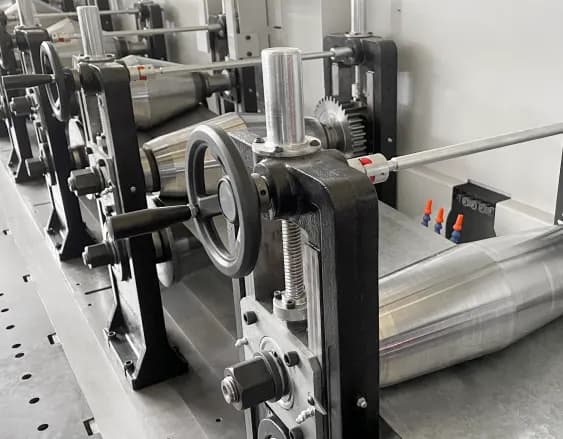

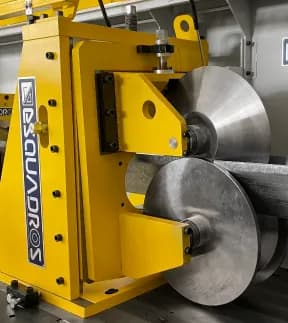

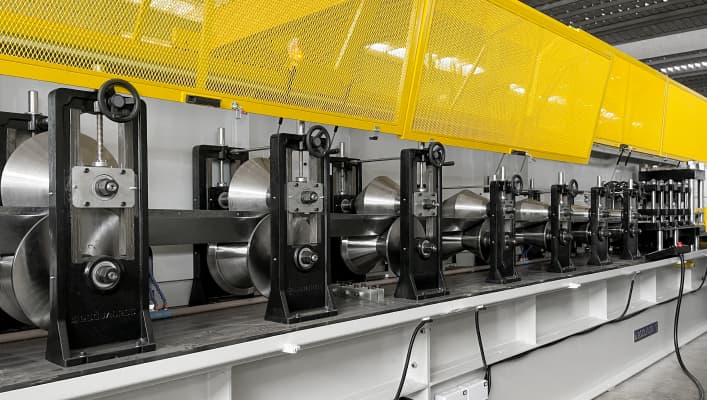

BANCO DE CONFORMADO
Estructura robusta, construida en placas de acero soldado, con dispositivos para fijación y nivelación. La cabeza-torre permite calibración lateral, vertical, de flecha longitudinal, de flecha transversal y de torsión del perfil. Cuenta con ajuste de altura de los cojinetes superiores. La altura del eje superior se ajusta mediante volantes en cada etapa de conformado. La construcción rígida y el mecanizado preciso de la máquina permiten que el simple montaje de las herramientas cilíndricas de conformado sea suficiente para la producción de perfiles.
Cojinetes de acero especial, mecanizados en CNC, con rodamientos. Tuercas hexagonales endurecidas con brida en todos los ejes para permitir el apriete y cambio de herramientas. Cojinetes con sellado. Engrasadores para lubricación. Conjunto de ejes fabricados en acero SAE 1045, mecanizados en CNC.
El sistema de refrigeración para el conformado incluye bandejas, canales, tuberías, un depósito y una bomba de succión. Mangueras flexibles "lockline" en cada etapa para dirigir la refrigeración.
Accionado por un grupo de motorreductores de alta eficiencia y bajo juego, controlado por un inversor de frecuencia. Transmisión sincronizada en todas las etapas de conformado mediante cadenas. Las primeras etapas cuentan con rodillos superiores accionados por engranajes dentados.

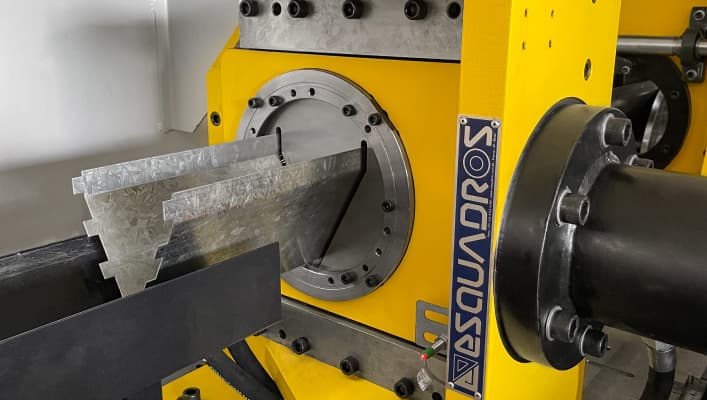

CIZALLA HIDRÁULICA
Cizalla hidráulica integrada. Construida con placas de acero mecanizadas, rectificadas y atornilladas, formando una estructura precisa y rígida. Unidad hidráulica completa para el accionamiento del cilindro hidráulico principal.
| Características técnicas | |
|---|---|
Sección transversal máxima: | 3,00 x 400 mm |
Caudal de la unidad hidráulica: | 40 litros/minuto |

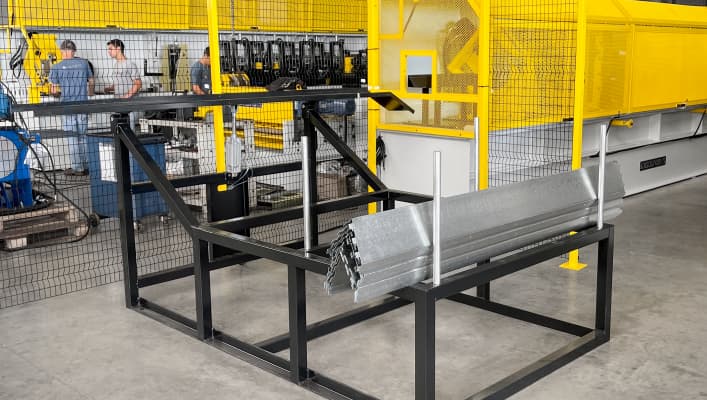

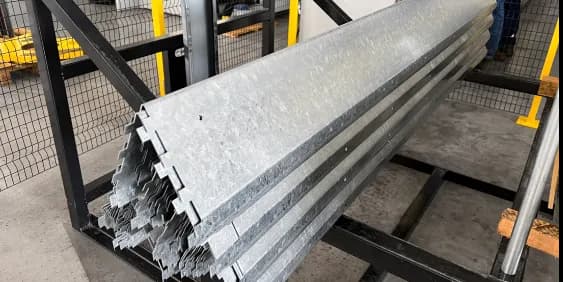

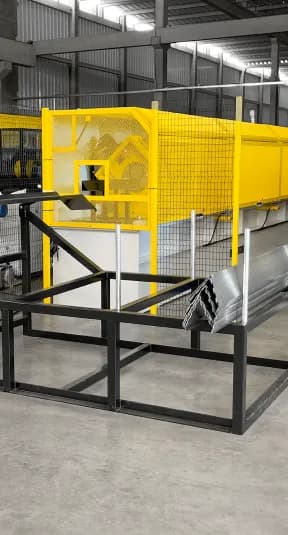

MESA DE CARGA NEUMÁTICA
Longitud máxima del perfil: 2.000 mm. Mesa de carga con actuadores neumáticos para la formación de paquetes de perfiles de hasta 2.000 mm de longitud. Control electrónico de activación de los actuadores según la longitud del perfil.

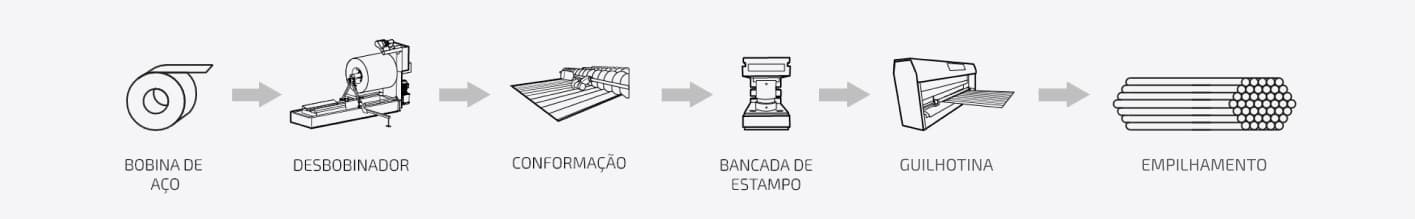

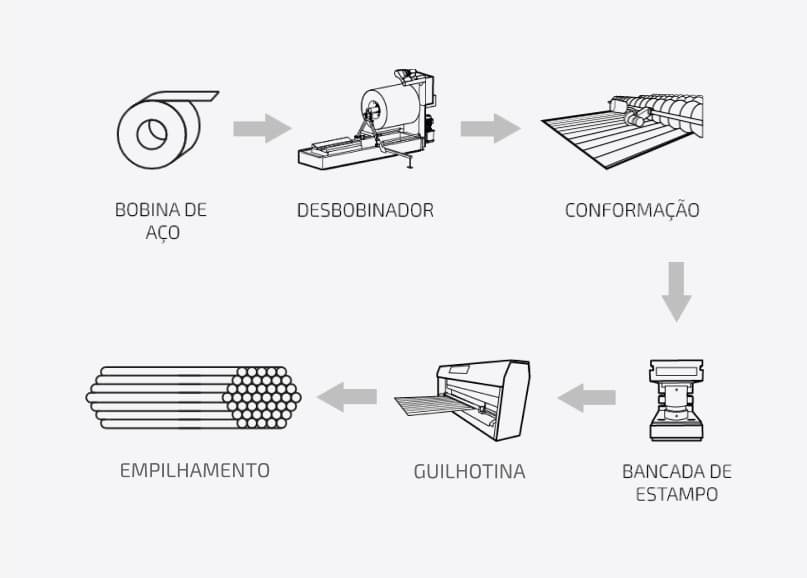

COMPOSICIÓN DE LA LÍNEA
