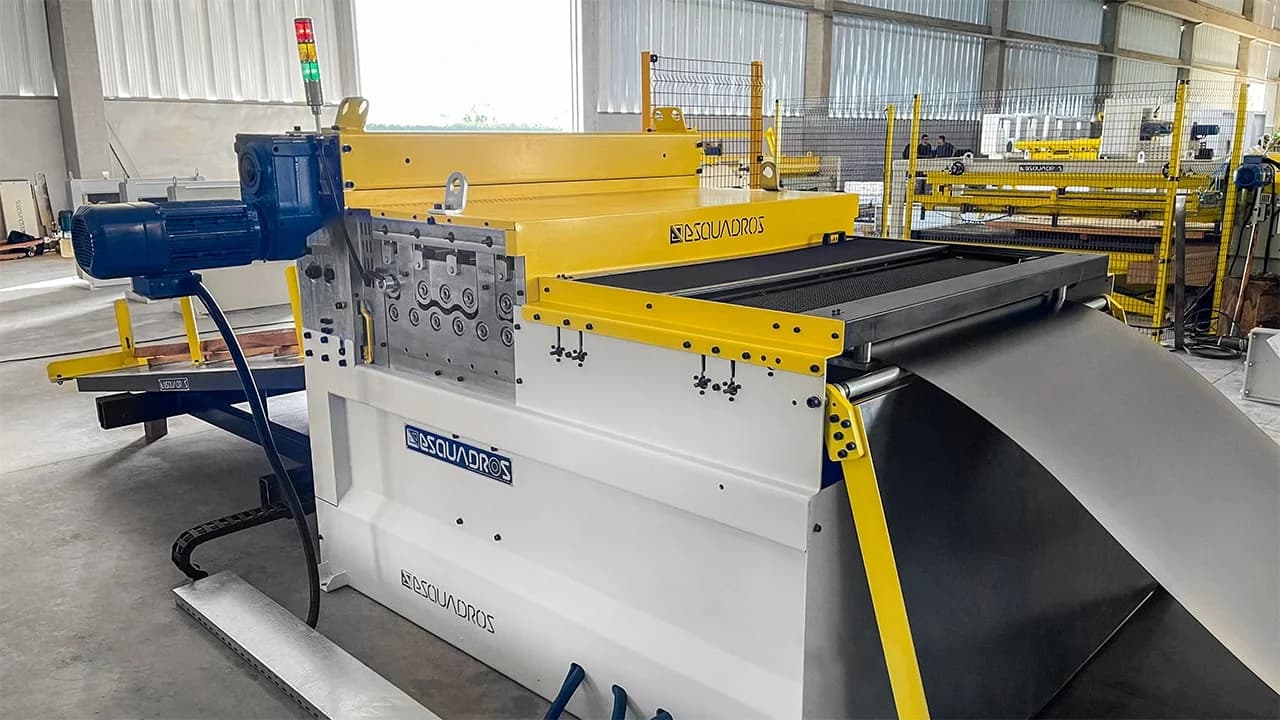

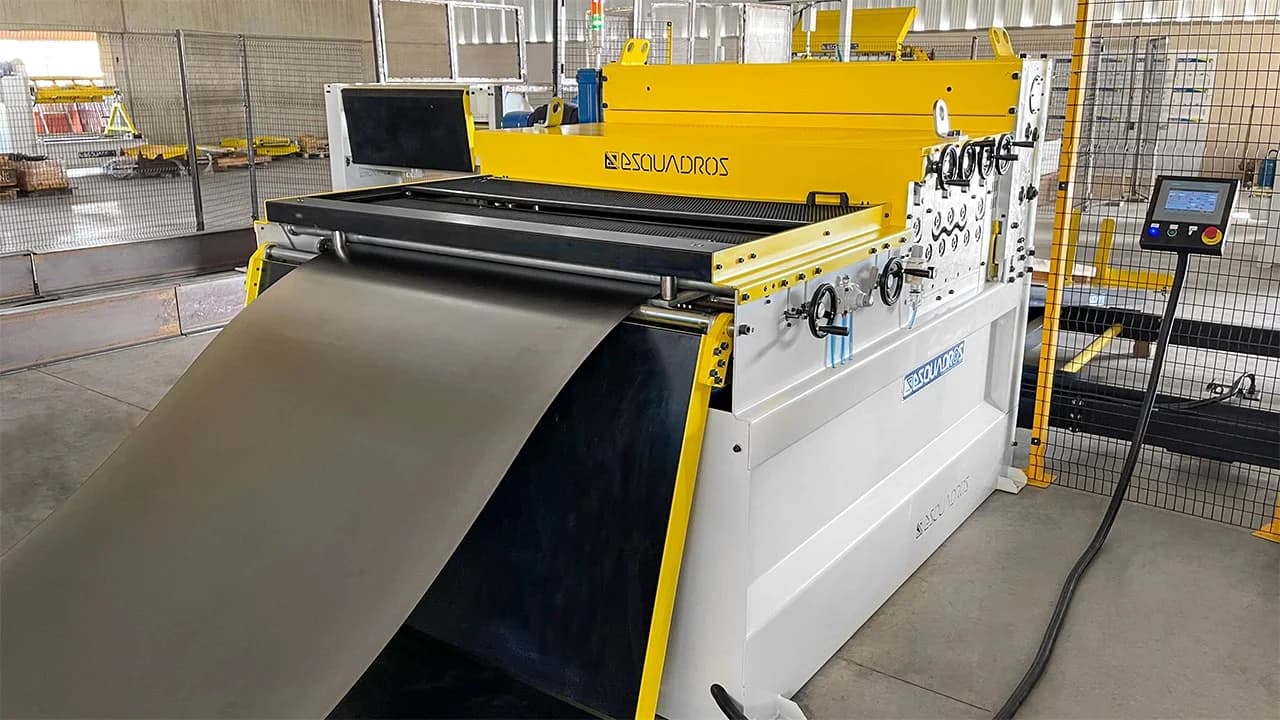

LÍNEA DE CORTE TRANSVERSAL
LCT 1300/1600.2 ESQUADROS®
PROCESE BOBINAS DE 0,45 MM ATÉ 2,65 MM DE ESPESOR

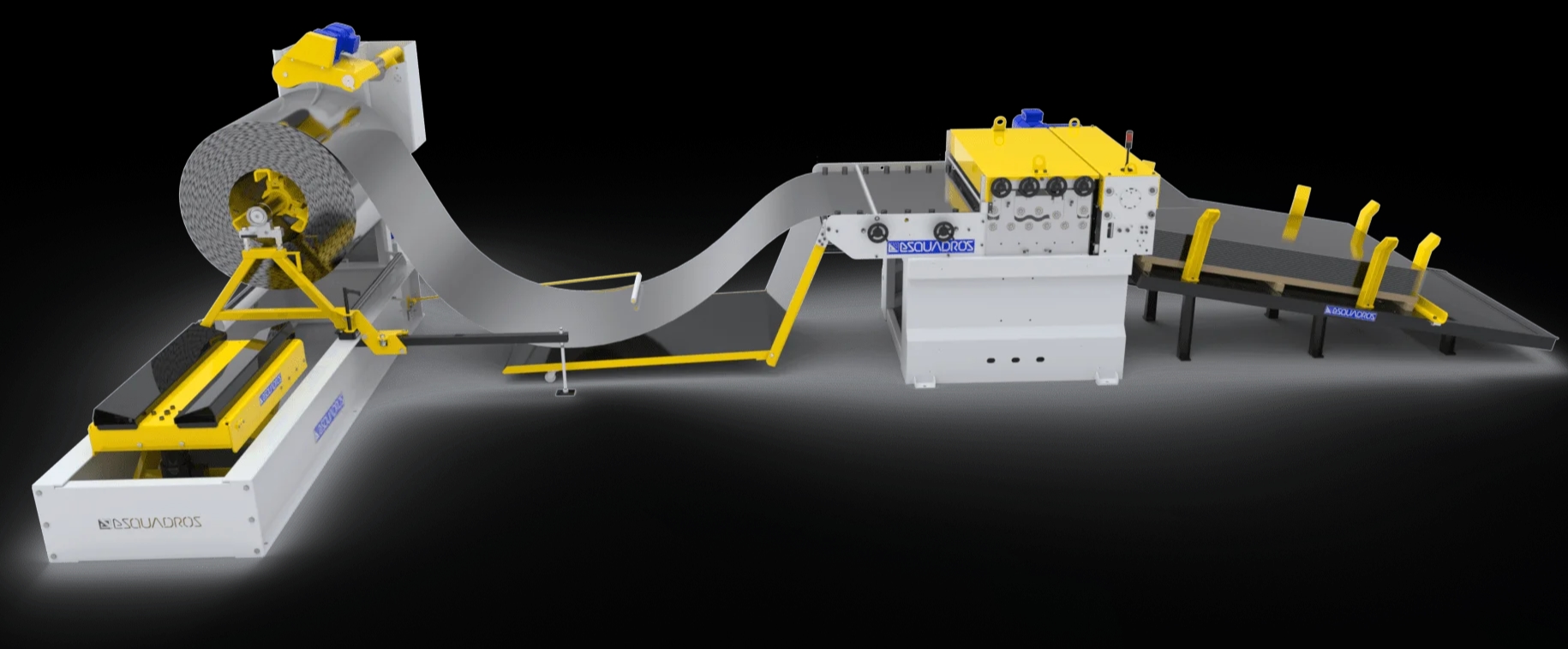

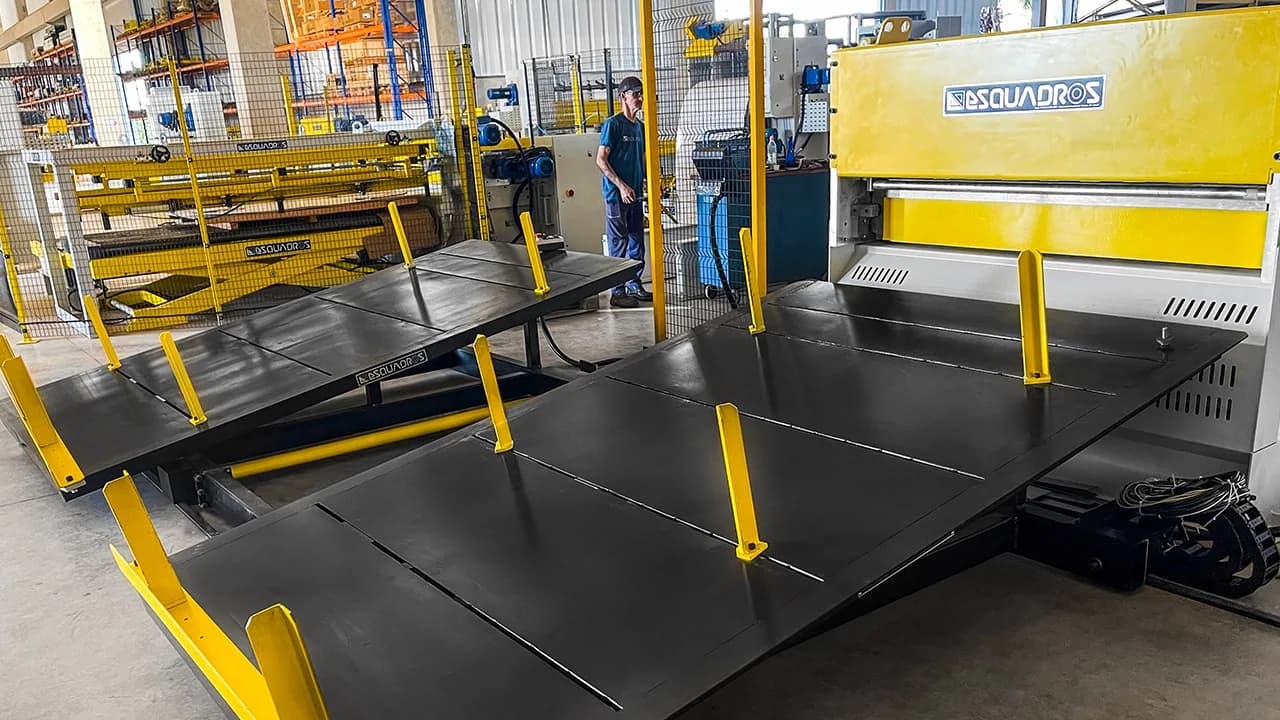

LÍNEA DE CORTE TRANSVERSAL - LCT 1300/1600.2 ESQUADROS®
FICHA TÉCNICA
| EQUIPAMIENTO: | LÍNEA DE CORTE TRANSVERSAL 1300/1600.2 |
| CAPACIDAD DEL DESBOBINADOR (tonelada): | 15 TONS |
| ANCHURA MÁXIMA DE LA BOBINA: | 1.300/1.600 mm |
| ESPESOR MÁXIMO DE LA CHAPA: | 2,65 mm |
| ESPESOR MÍNIMO DE LA CHAPA: | 0,45 mm |
| LÍMITE MÁXIMO DE SALIDA (L.E): | 240 N/mm2 |
| LÍMITE DE RESISTENCIA MÁXIMA (L.R): | 360 N/mm2 |
| VELOCIDAD: | 25 m/min |

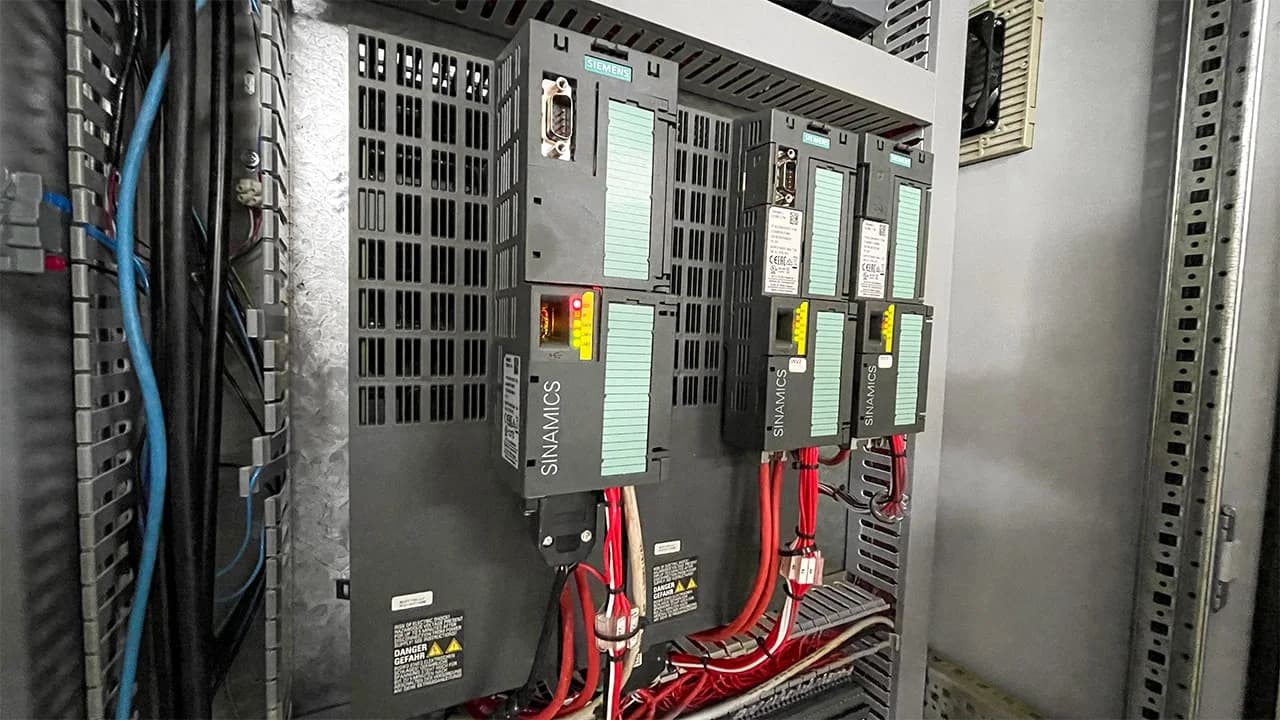

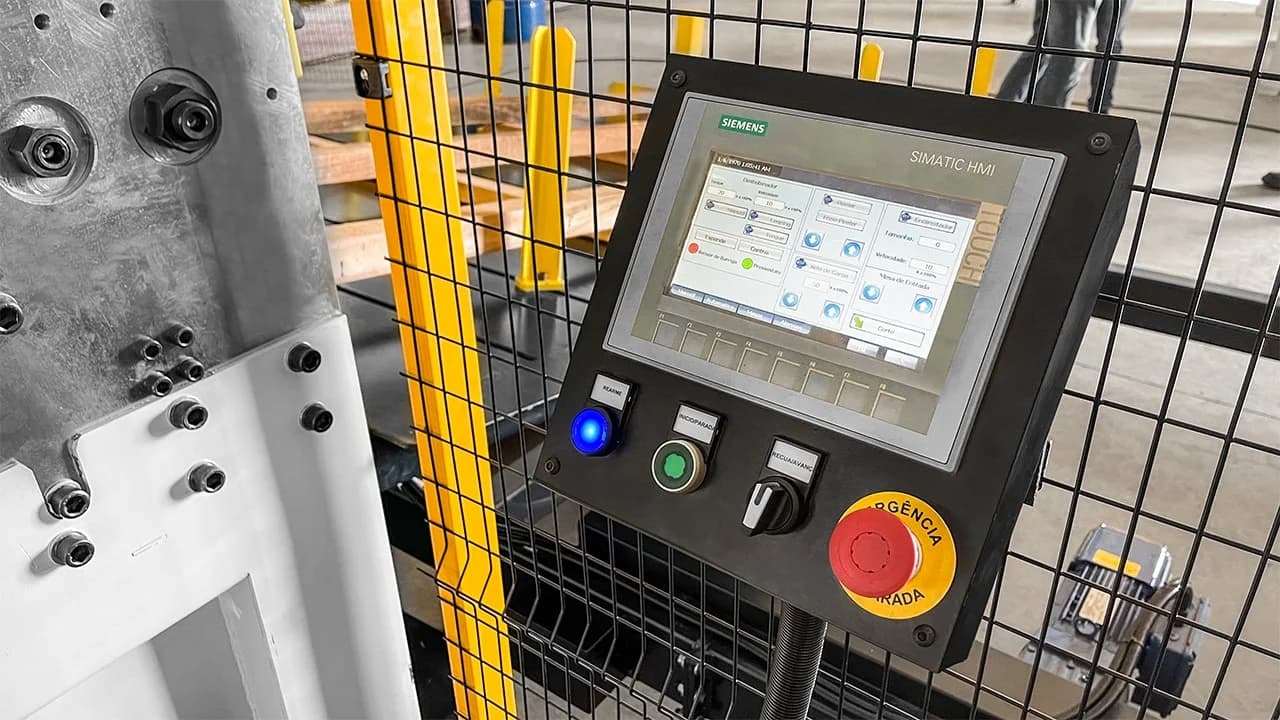

| SISTEMA ELECTRÓNICO DE POSICIONAMENTO: | Malla cerrada |
| PRECISIÓN DE POSICIONAMIENTO PARA CORTAR LA CHAPA: | ±0,50 mm |
| TENSIÓN/FRECUENCIA/CICLO DE TRABAJO: | 380V/ 60Hz/ 8h |
| PINTURA DE LA LÍNEA: | EPOXI GRIS RAL 7035 - AMARILLO 5Y8/12 |

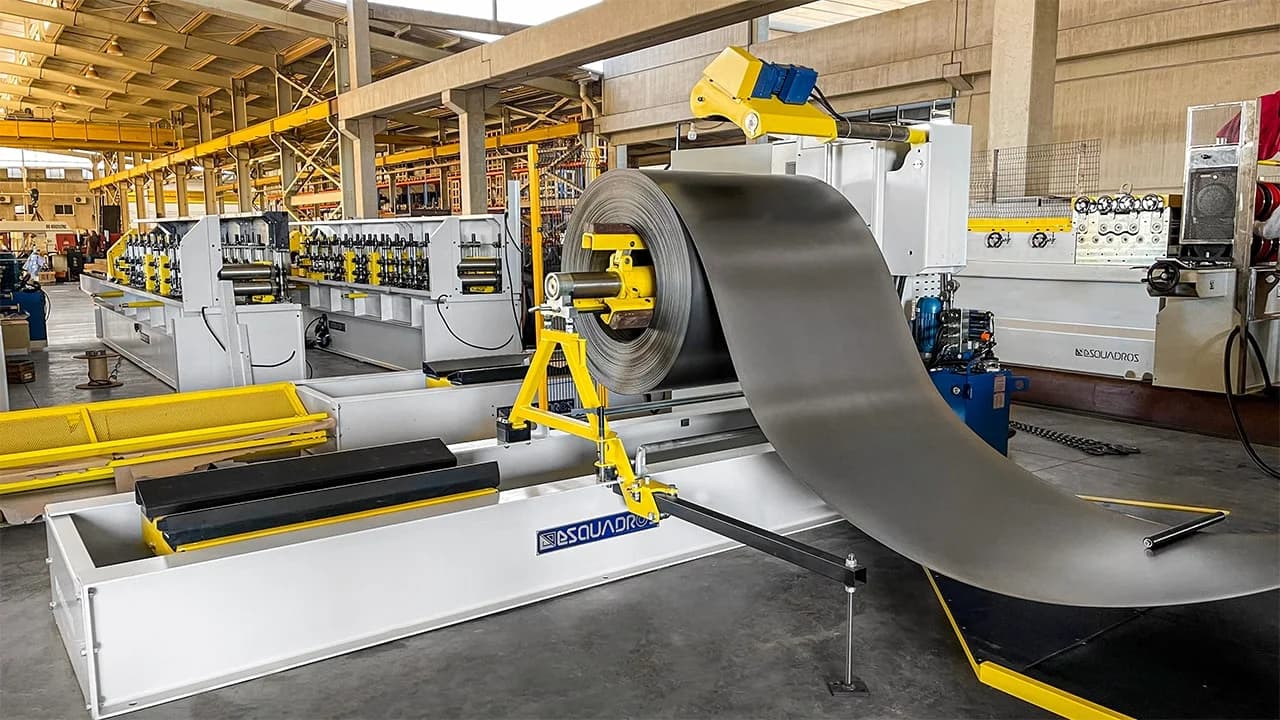

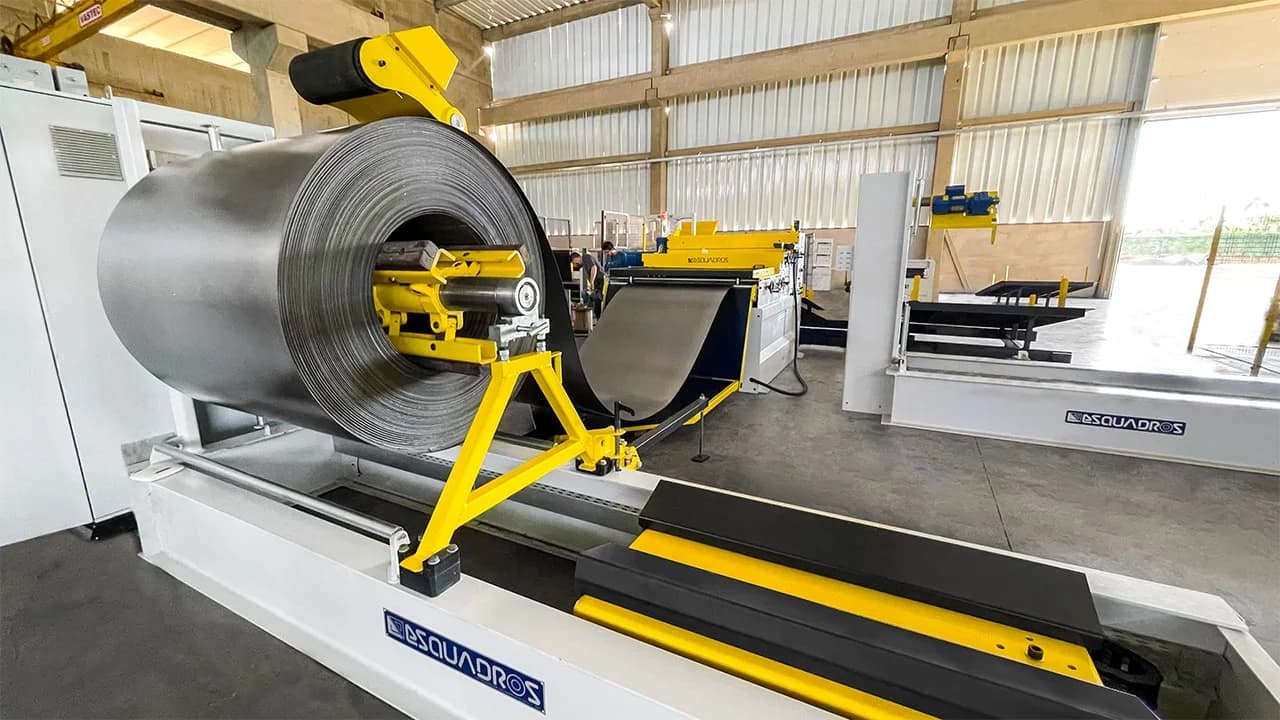

DESBOBINADORA PRO - 15 TONELADAS
El desbobinador tiene una robusta estructura de acero soldado y un eje de contra apoyo. El mandril está formado por tres palas que garantizan una fijación perfecta de la bobina. Rodamientos de rodillos. Girando una única tuerca en el eje principal, el mandril amplía su diámetro y se ajusta al diámetro interior de la bobina, garantizando una fijación centralizada. La máquina está pintada con epoxi en los colores estándar gris ral 7035 y amarillo 5Y8/12.
| Capacidad de carga: | 15.000 kgf |
| Diámetro exterior máximo de la bobina: | 1.500 mm |
| Diámetro interior de la bobina: | 20" |
| Accionamiento: | Arrastre |
| Frenado: | Ajuste manual |
CONJUNTO DE REBOBINADO - CR4
CONJUNTO DE REBOBINADO - CR3
CONJUNTO DE REBOBINADO - CR2
CONJUNTO DE REBOBINADO - CR1
CONJUNTO DE REBOBINADO ESQUADROS
El Desenrollador cuenta con una estructura robusta de acero, soldada, y soporte de contra-apoyo del eje. El mandril está compuesto por tres palas que garantizan la perfecta fijación de la bobina. Soportes montados en rodamientos. Girando una sola tuerca del eje principal, el mandril expande su diámetro y se ajusta al diámetro interno de la bobina, asegurando una fijación centralizada. La máquina está recubierta con pintura epoxi en el color estándar gris RAL 7035 y amarillo 5Y8/12.
