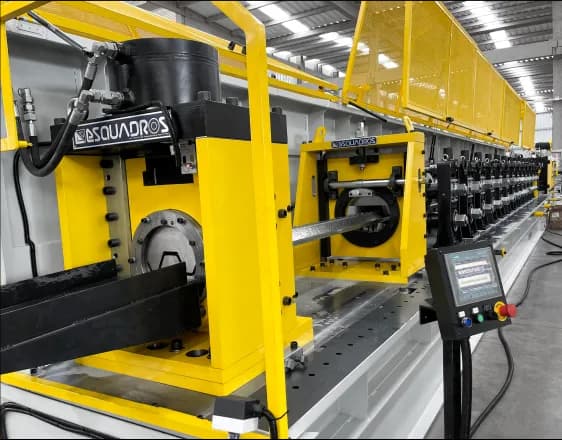

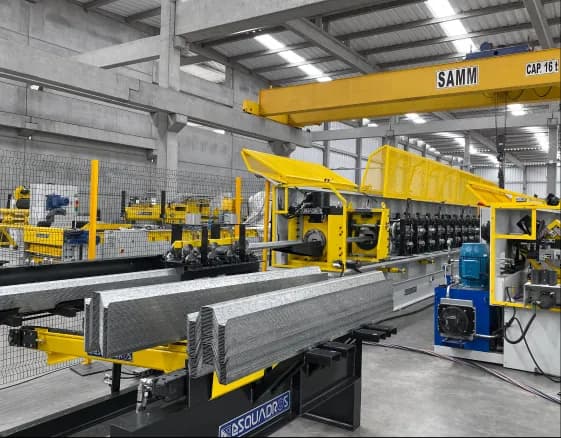

PERFILADORA DE PERFIL MONTANTE

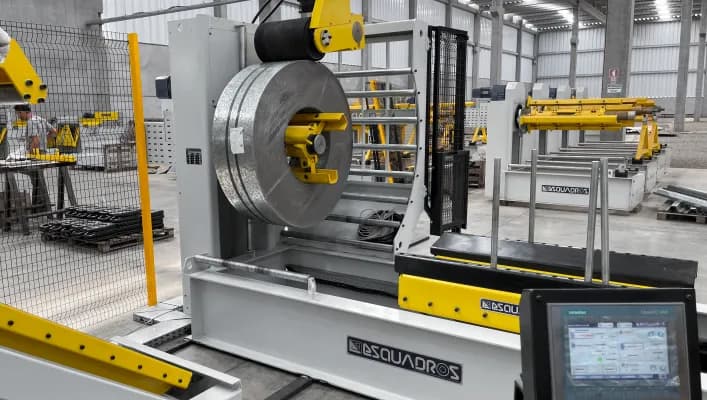

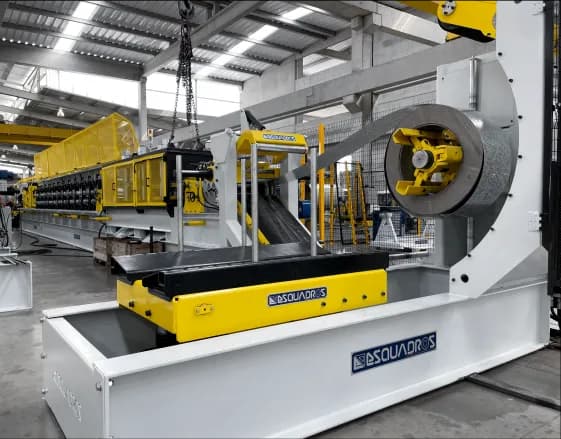

DESBOBINADOR PRO/PREMIUM
El Desbobinador cuenta con una estructura robusta de acero, soldada y con soporte de contrafuerte del eje. El mandril está compuesto por tres palas que garantizan la fijación perfecta de la bobina. Soportes montados en rodamientos. Al girar una única tuerca en el eje principal, el mandril expande el diámetro y se ajusta al diámetro interno de la bobina, asegurando una fijación centralizada.
| Características técnicas | |
|---|---|
Capacidad de carga del desbobinador: | 10,000 kgf |
Diámetro externo máximo de la bobina: | 1,800 mm |
Diámetro interno de la bobina: | 20" |
Accionamiento: | Arrastre |
Frenado: | Ajuste Manual |

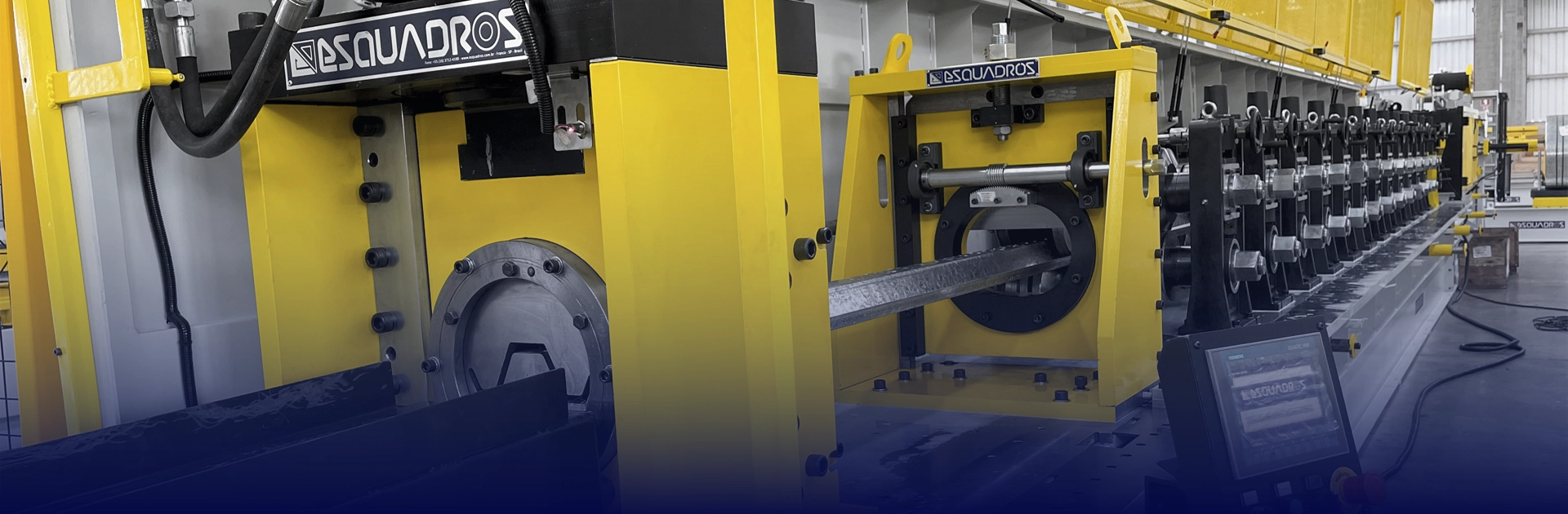

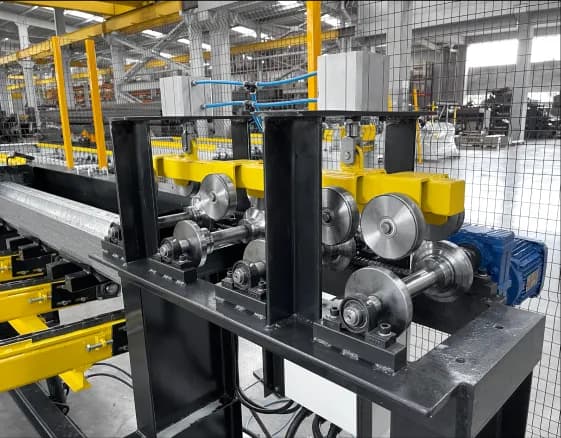

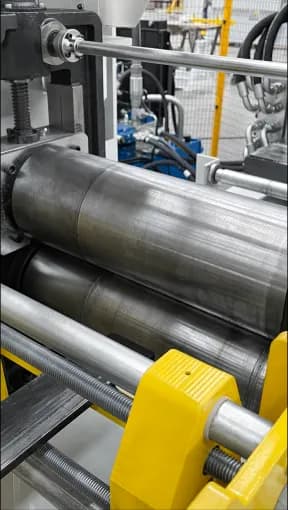

BANCO DE CONFORMACIÓN
Especificaciones técnicas:
Número de etapas de conformación (torres): 13 (trece) horizontales + 03 (tres) verticales + 01 (una) cabeza turca para calibración del perfil. Estructura robusta, construida con placas de acero soldadas, con dispositivos de fijación y nivelación.

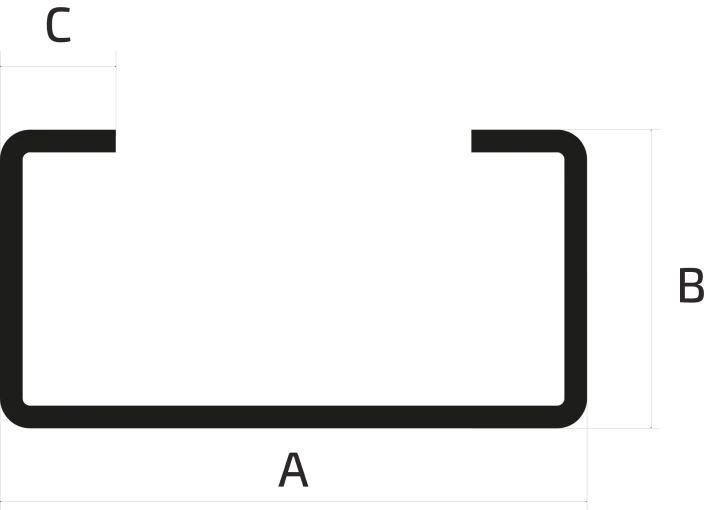

| Dimensión | Mínima | Máxima |
|---|---|---|
Incluye ajuste de altura para los soportes superiores. La altura del eje superior se ajusta mediante volantes en cada etapa de conformación. La construcción rígida y el mecanizado preciso de la máquina permiten que la simple instalación del herramental cilíndrico de conformación sea suficiente para la producción de perfiles.

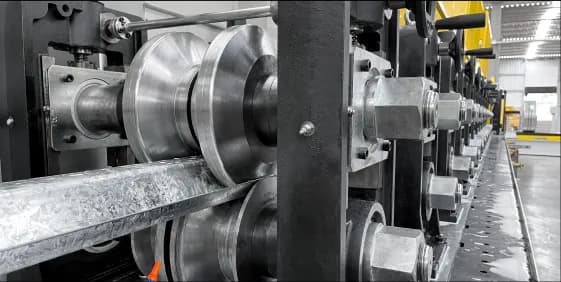

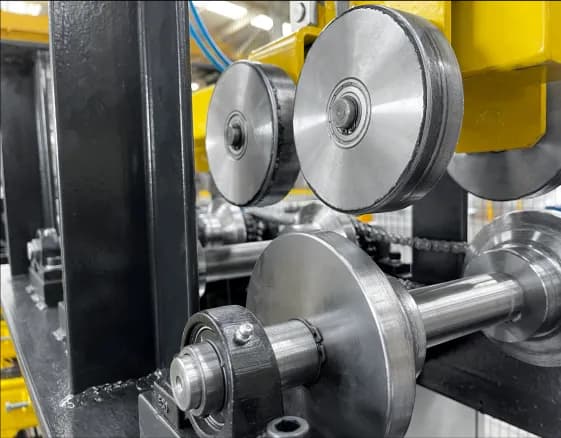

Soportes de acero especial, mecanizados en CNC, con rodamientos. Tuercas hexagonales endurecidas en todos los ejes para permitir el apriete y cambio de herramientas. Soportes de rodamientos sellados. Engrasadores para lubricación. Conjunto de ejes fabricados en acero SAE 4140, mecanizados en CNC.

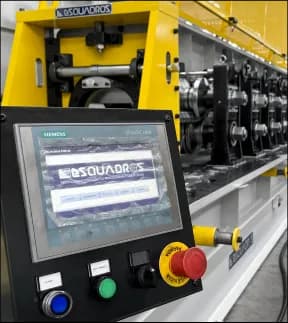

El sistema de enfriamiento para la conformación incluye canales, conductos, tuberías, un depósito y una bomba de succión. Mangueras flexibles "lockline" en cada etapa para dirigir el enfriamiento. Accionamiento mediante motoreductores de alta eficiencia y bajo juego controlados por inversores de frecuencia. Las etapas iniciales tienen rodillos superiores accionados por engranajes dentados.

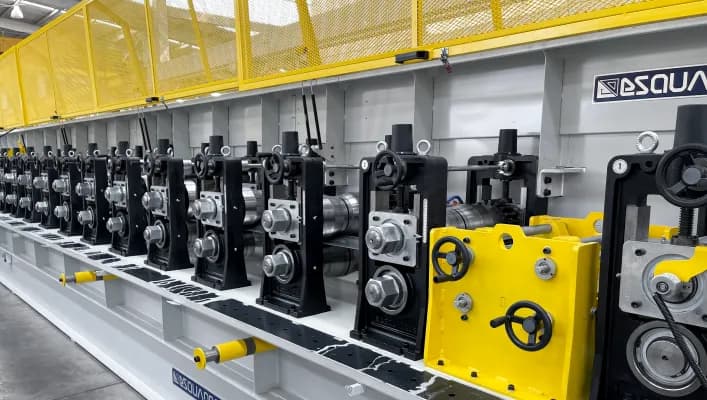

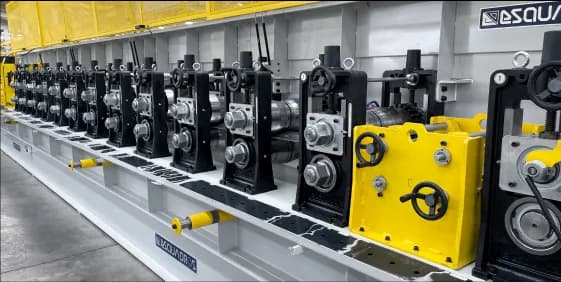

AJUSTE RÁPIDO DE LOS SOPORTES
Ajuste sincronizado de la altura de los soportes superiores que permite una configuración muy rápida. La altura del eje superior se ajusta mediante el simple movimiento de un volante, que acciona 2 (dos) cajas reductoras de precisión, acopladas e interconectadas, para garantizar un movimiento ascendente/descendente paralelo y uniforme en cada etapa de conformación, requiriendo menos experiencia y tiempo del operador para los ajustes de variaciones de espesor de los perfiles.

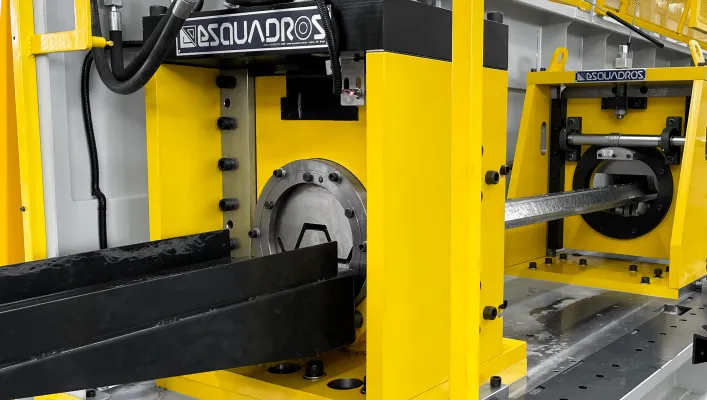

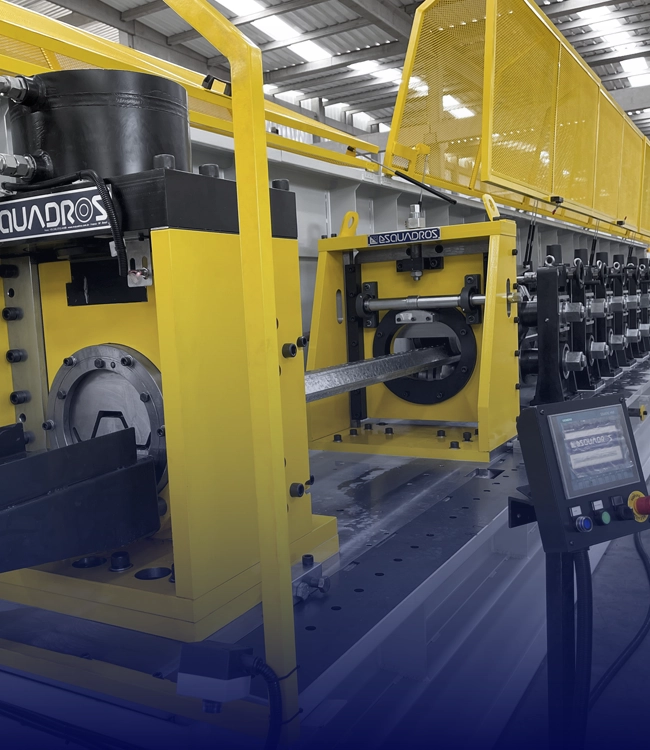

CABEZA TURCA PARA PERFILES “U” Y “C”
| Especificaciones técnicas | |
|---|---|
Ancho de los perfiles: | 75 a 300 mm |
Espesores mínimo / máximo: | 2,00 / 4,76 mm |
Cabeza turca para calibración final de perfiles "U" y "C". Permite:

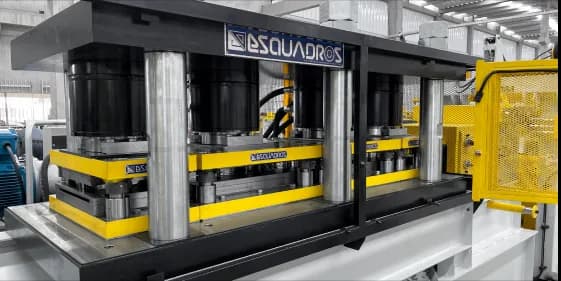

GUILLOTINA HIDRÁULICA
Guillotina hidráulica integrada. Construida con placas de acero mecanizadas, rectificadas y atornilladas, formando una estructura precisa y rígida. Unidad hidráulica completa para accionar el cilindro hidráulico principal.
Calidad en el producto final y eliminación de desperdicio de materia prima con la tecnología de corte de Esquadros, con cuchillas que no generan virutas/residuos.
| Características técnicas | |
|---|---|
Sección transversal máxima: | 3,00 x 400 mm |
Flujo de unidad hidráulica: | 40 litros/minuto |
HERRAMENTAL DE CORTE PARA PERFILES
Cuchillas individuales que no generan virutas durante el corte, fabricadas en acero especial D2, tratadas térmicamente y rectificadas, con baja tolerancia dimensional y geométrica. Cortadas por electroerosión a hilo. Para obtener un rendimiento máximo de corte, recomendamos un par de cuchillas específico para cada combinación de perfil/espesor.
HERRAMENTAL DE CORTE PARA PERFILES < 200 MM
| Nº DE CUCHILLAS | PERFIL "U" | PERFIL "C" | ESPESOR |
|---|---|---|---|
HERRAMENTAL DE CORTE PARA PERFILES > 200 MM
| Nº DE CUCHILLAS | PERFIL "U" | PERFIL "C" | ESPESOR |
|---|---|---|---|

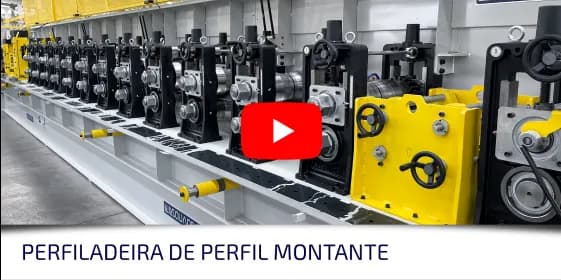

MEDIOS
POR QUÉ ESQUADROS® ES LA MEJOR OPCIÓN?
• Porque es una empresa que proporciona asistencia técnica permanente;
• Porque por 36 años Esquadros® ha cumplido todos sus compromisos con los clientes;
• Porque las máquinas son totalmente seguras de acuerdo con la NR12;
• Porque los diseños de sus máquinas son tecnológicos y perfectos;
• Porque las máquinas son testadas minuciosamente para garantizar calidad y desempeño;
• Porque los componentes son de marcas como Gerdau, Arcelor Mital, Siemens, SEW, SICK, Schmersal, Belgo Bekaert, etc;
• Porque el cliente recibe la máquina en el plazo contratado;
• Porque los precios tienen la mejor relación costo x beneficio y las máquinas se pagan solas;
• Porque la Esquadros® garantiza el cambio por un modelo superior de acuerdo con las necesidades de crecimiento del negocio del cliente;
• Porque tienen todas las acreditaciones y financiaciones disponibles en Brasil:
Finame - Leasing - Proger - Cartão BNDES - FCO - FINEP - BANCO DO NORDESTE
